CSA ventili za zaštitu mreže

CSA Srl je talijanski proizvođač ventila za regulaciju tlaka, odzračivanje i zaštitu cjevovoda. Njihova oprema pomaže održavati stabilne radne uvjete, smanjiti gubitke vode i zaštititi vodoopskrbnu mrežu.

Odabrani proizvodi prema primjeni

Regulacija tlaka i protoka

Stabilan tlak smanjuje opterećenje cijevi i gubitke vode, a regulacija protoka prilagođava rad mreže stvarnim potrebama.

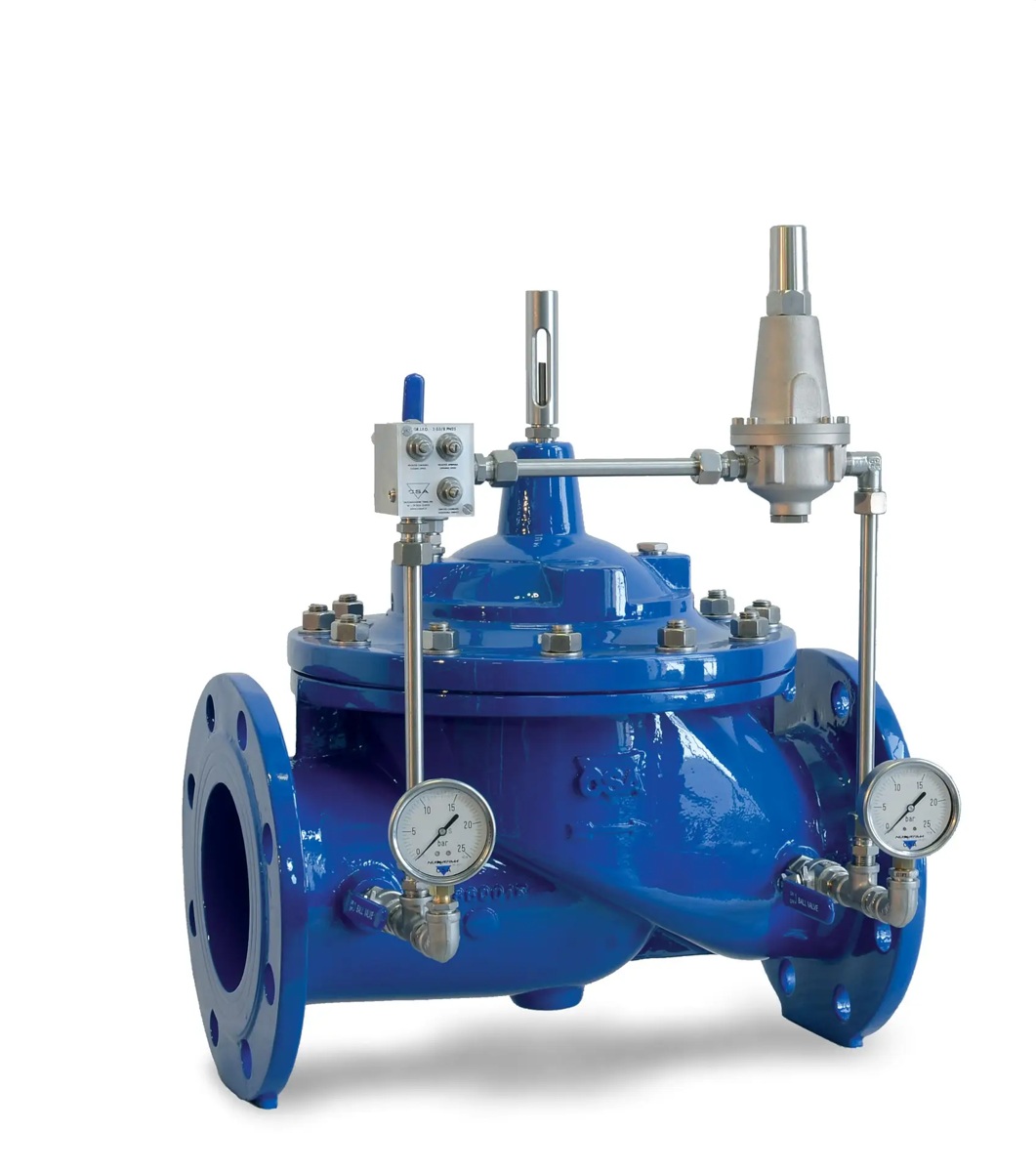

CSA XLC 410 — osnovna izvedba — XLC 410 — osnovna izvedba

XLC® 310 / 410

Pilotirani regulacijski ventili

Osnovni hidraulički upravljani modeli za redukciju i stabilizaciju tlaka. Pilotni sustav održava zadani izlazni tlak unatoč promjenama ulaznog tlaka i potrošnje.

Automatska redukcija i stabilizacija izlaznog tlaka.
XLC 310: reducirani prolaz; XLC 410: puni prolaz.
Hidrauličko upravljanje pilotnim krugom, bez Smart opreme.

Primjena: DMA zone, redukcijske stanice, crpne stanice i spremnici.

Stranica proizvođača

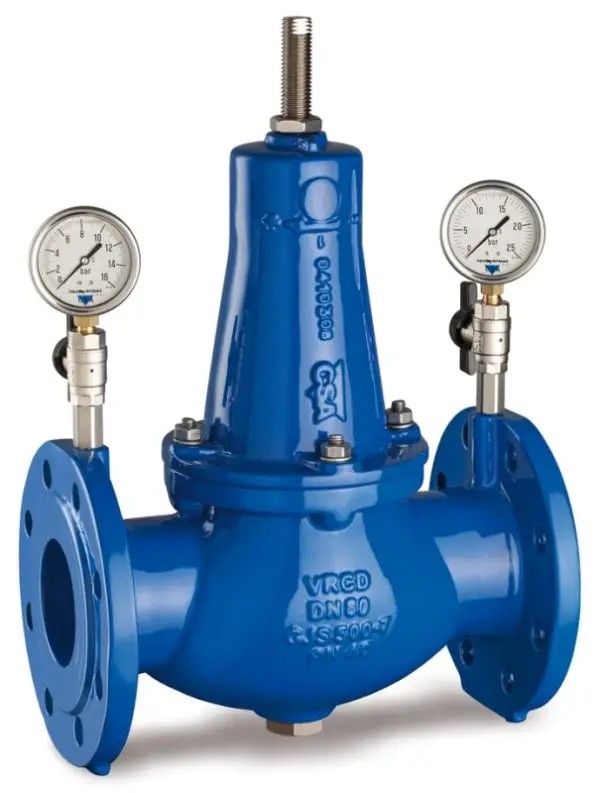

VRCD

Mehanički regulator tlaka

Mehanički regulator tlaka izravnog djelovanja. Održava unaprijed podešen izlazni tlak unatoč promjenama ulaznog tlaka i protoka, bez zasebnog pilotnog kruga.

Izravno djelovanje za jednostavnu regulaciju.
Rasponi podešenja: 1,5–6 bar ili 5–12 bar.
Tijelo od nodularnog lijeva i komponente od nehrđajućeg čelika; EN 1074.

Primjena: Manje redukcijske točke i zaštita instalacija od previsokog tlaka.

Stranica proizvođača

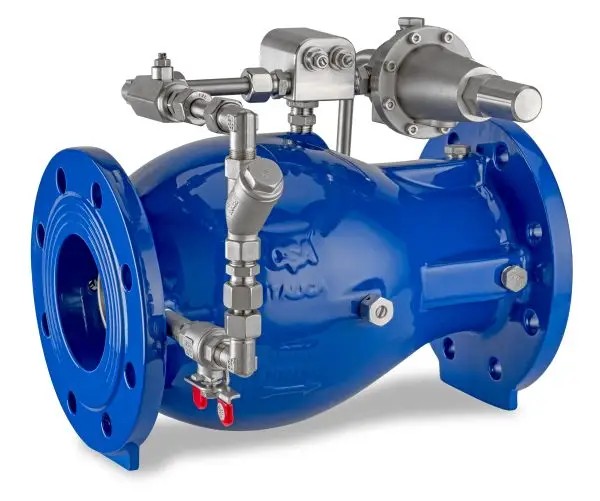

ITALICA®

Pilotirani ventil s aksijalnim protokom

Ventil s ravnim, aksijalnim strujanjem za redukciju i stabilizaciju tlaka u zahtjevnim radnim uvjetima.

Aksijalna geometrija smanjuje hidrauličke gubitke.
Konstrukcija za zahtjevne uvjete i zaštitu od kavitacije.
Pilotirano upravljanje za stabilan izlazni tlak.

Primjena: Redukcijske stanice s velikim razlikama tlaka i prijelazi između zona.

Stranica proizvođača

Kontrola razine u vodospremama

Automatsko upravljanje punjenjem spremnika održava zadanu razinu vode i sprječava prelijevanje.

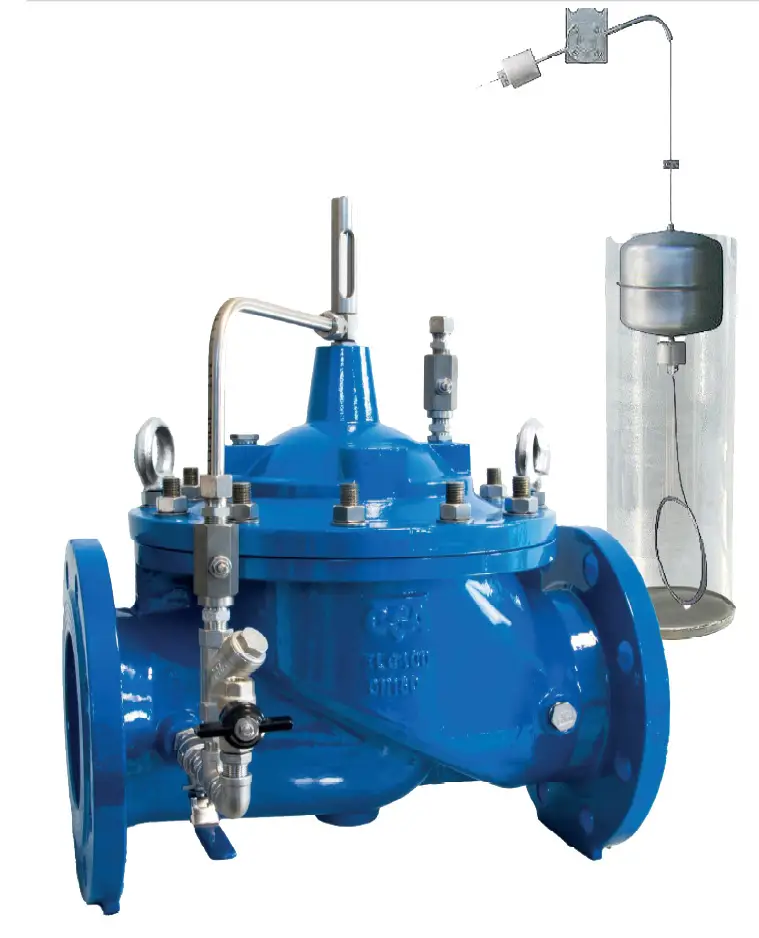

XLC® 360

Pilotirani ventil za održavanje razine

Hidraulički upravljani ventil s pilotnim sustavom Rotoway-P za automatsko održavanje stalne razine vode u vodospremi. Regulira dovod vode prema razini u spremniku.

Automatska regulacija punjenja i održavanje stalne razine vode.
Tijelo i poklopac od nodularnog lijeva GJS 450-10.
Unutarnji dijelovi od nodularnog lijeva i nehrđajućeg čelika; epoksidna zaštita.

Primjena: Regulacija dovoda i održavanje razine vode u vodospremama.

Stranica proizvođača

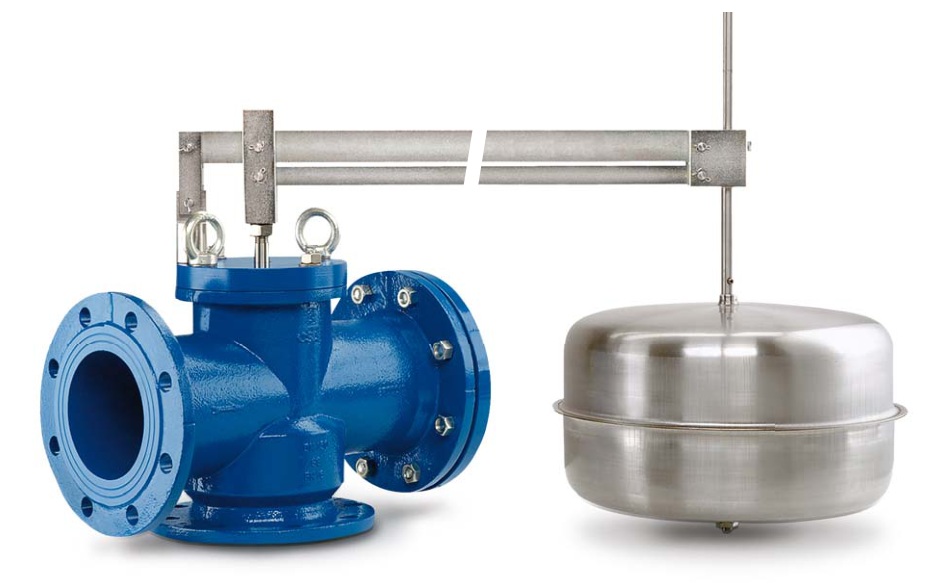

ATHENA

Ventil s plovkom

Ventil s kompenziranim sjedištem automatski održava stalnu razinu vode u spremniku, neovisno o promjenama ulaznog tlaka, i zatvara se pri zadanoj maksimalnoj razini.

Samočisteći klip smanjuje nakupljanje nečistoća.
Trosmjerno tijelo omogućuje ravnu ili kutnu ugradnju.
Plovak i njegova šipka izrađeni su od nehrđajućeg čelika AISI 304.

Primjena: Vodoopskrbni, protupožarni i spremnici za navodnjavanje.

Stranica proizvođača

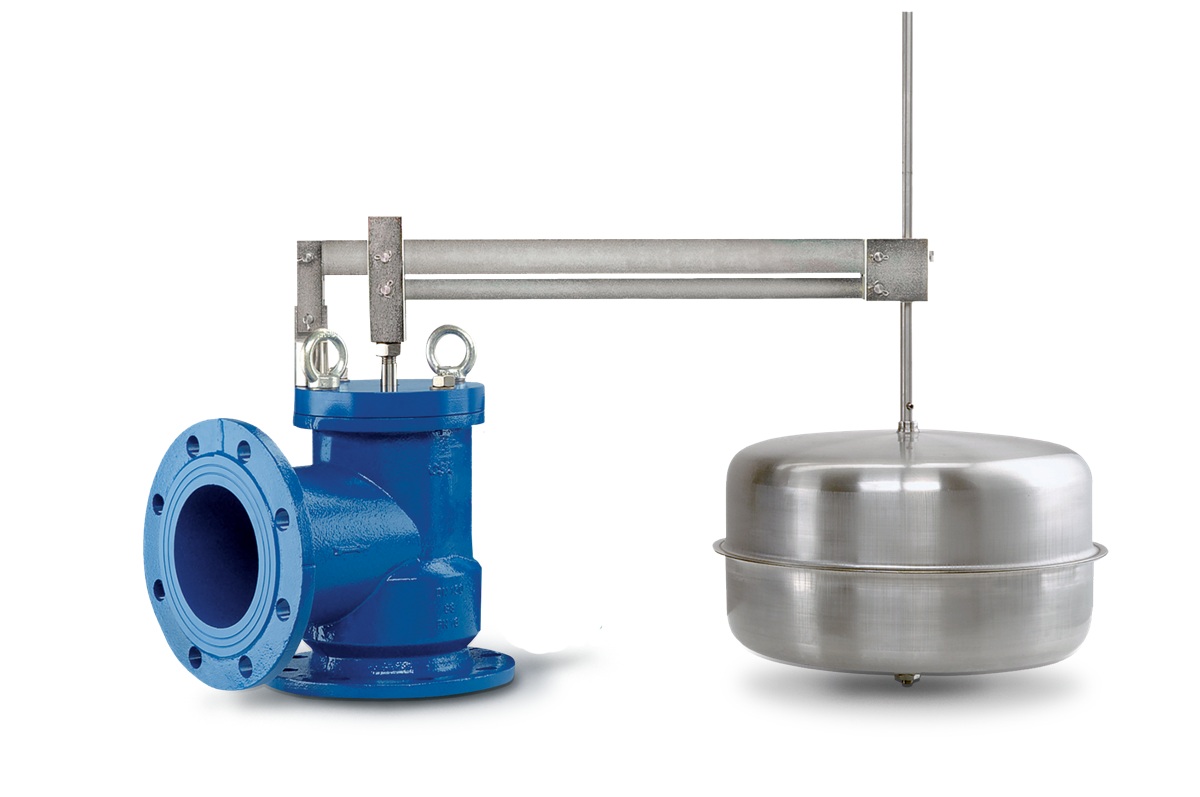

AUGUSTA

Novi kutni ventil s plovkom

Novi kutni model ventila s plovkom za automatsko održavanje razine vode u spremnicima. Kompenzirano sjedište omogućuje stabilan rad pri promjenama ulaznog tlaka.

Kutno tijelo za ugradnju na dovod u spremnik.
Patentirani samočisteći klip smanjuje nakupljanje nečistoća.
Plovak i poluga od nehrđajućeg čelika AISI 304.

Primjena: Automatsko punjenje vodoopskrbnih, protupožarnih i spremnika za navodnjavanje.

Stranica proizvođača

Odzračni ventili

Kontroliran ulazak i izlazak zraka štiti cjevovod pri punjenju i pražnjenju te uklanja zračne džepove tijekom rada.

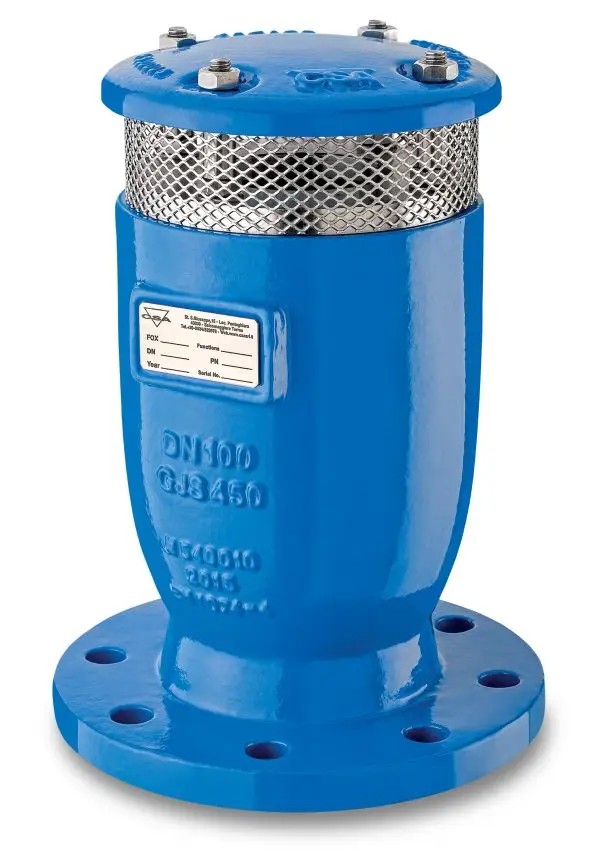

LYNX® 3F

Odzračni ventil za pitku vodu

Automatski odzračni ventil trostrukog djelovanja za vodoopskrbne cjevovode, namijenjen uklanjanju zraka i zaštiti od podtlaka.

Ispuštanje zraka pod tlakom tijekom rada.
Ulazak i izlazak velikih količina zraka pri pražnjenju i punjenju.
Posebne izvedbe 3F-RFP i 3F-AS za kontrolu prijelaznih pojava.

Primjena: Najviše točke cjevovoda, duge dionice i područja iza crpnih stanica.

Stranica proizvođača

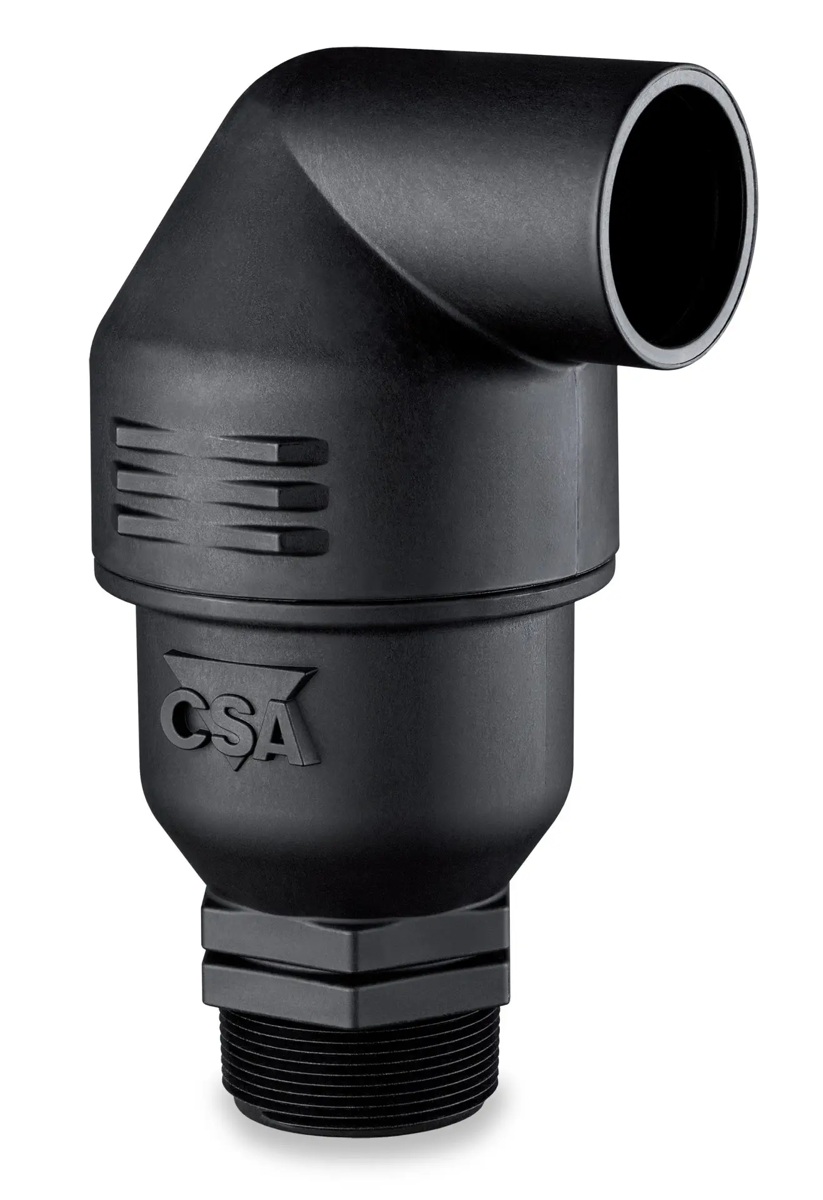

ARGO

Kompaktni odzračni ventil

Kombinirani odzračni ventil s tijelom od polipropilena ojačanog staklenim vlaknima, za upravljanje zrakom u sustavima navodnjavanja i tretirane vode.

Ispuštanje zraka pod tlakom te ispuh i usis pri punjenju i pražnjenju.
Lagano, kompaktno tijelo i navojni priključci.
Dostupna izvedba 3F-RFP za kontrolu ispusta zraka pri punjenju.

Primjena: Sustavi navodnjavanja i tretirane vode, prema specifikaciji odabrane izvedbe.

Stranica proizvođača

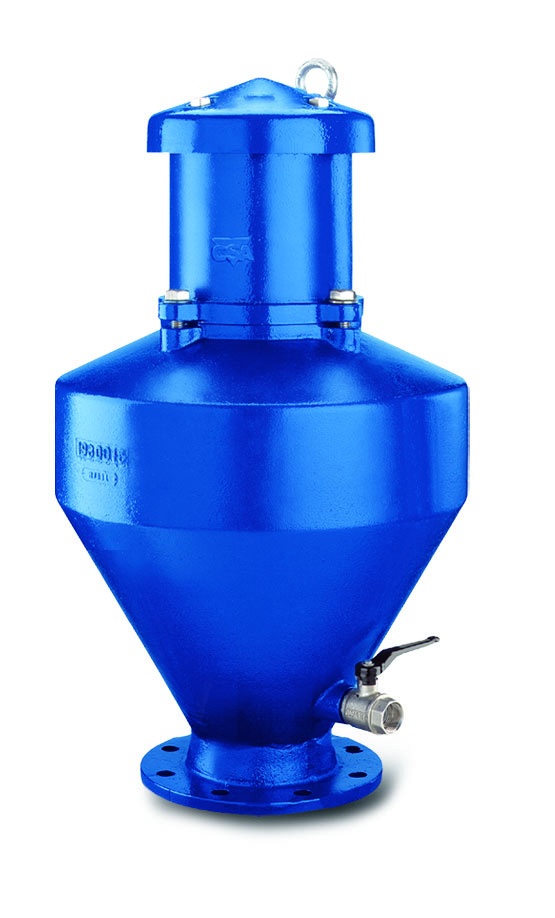

SCF

Odzračni ventil za otpadne vode

Kombinirani odzračni ventil za kanalizacijske tlačne vodove i medije s krutim česticama, gdje ventili za čistu vodu mogu biti izloženi začepljenju.

Trostruko djelovanje: odzračivanje, ispuh i usis zraka.
Kose unutarnje stijenke smanjuju taloženje masnoća i nečistoća.
Plovak od AISI 316 čelika; održavanje odozgo bez skidanja s cijevi.

Primjena: Tlačna kanalizacija, postrojenja za obradu i sustavi s česticama u suspenziji.

Stranica proizvođača

Sigurnosni ventili

Rasterećenje prekomjernog tlaka štiti cjevovode i opremu, dok održavanje uzvodnog tlaka osigurava potrebne radne uvjete u mreži.

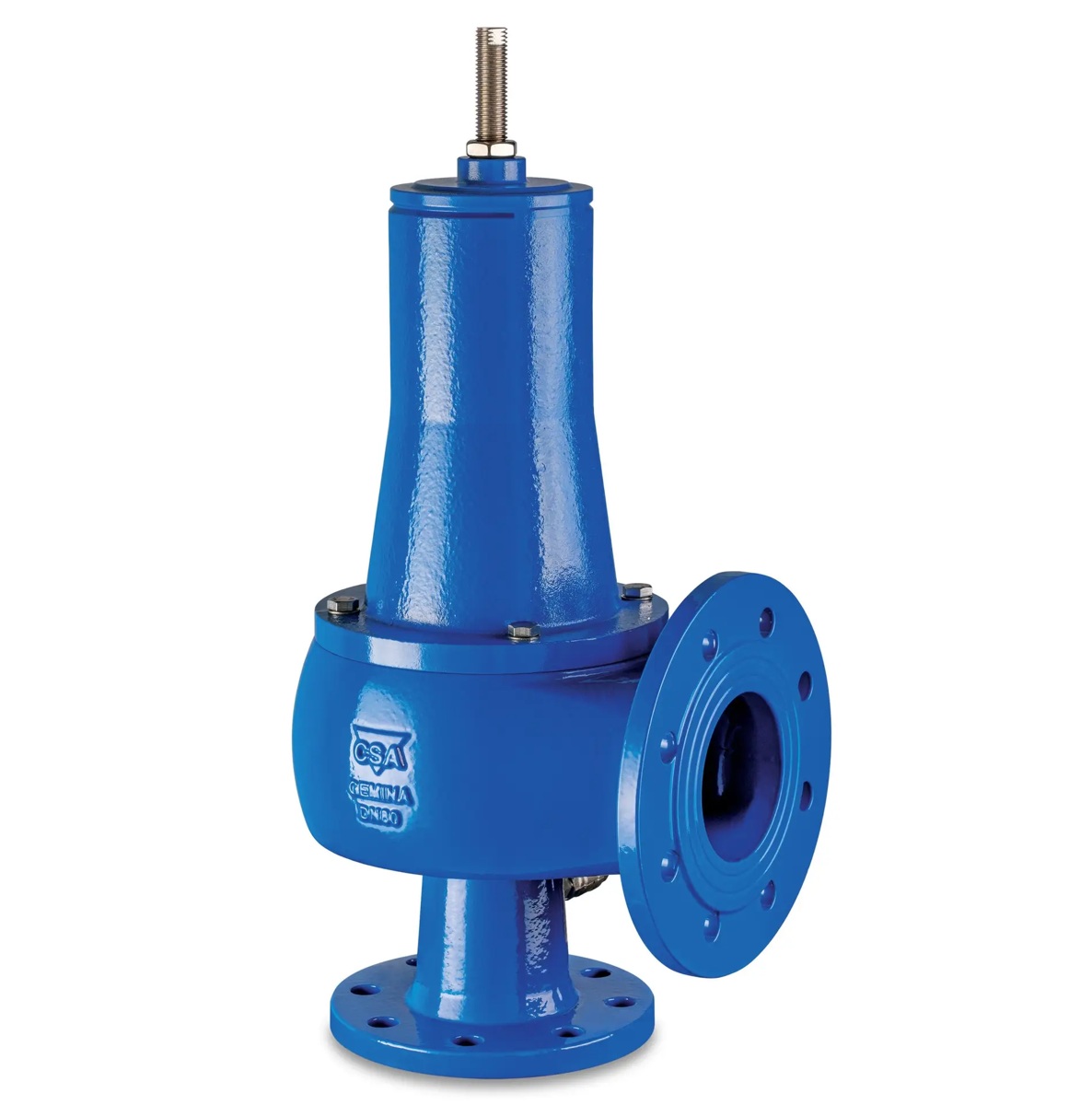

GEMINA

Ventil za brzo rasterećenje tlaka

Brzo reagira kada tlak prijeđe podešenu vrijednost i ispušta višak vode, čime pomaže zaštititi sustav od tlačnih udara.

Brza reakcija na porast tlaka iznad zadane vrijednosti.
Prirubnički izlaz za kontrolirani odvod vode.
Tijelo od nodularnog lijeva i unutarnji dijelovi od nehrđajućeg čelika.

Primjena: Zaštita crpnih stanica i cjevovoda od prekomjernog tlaka i tlačnih udara.

Stranica proizvođača

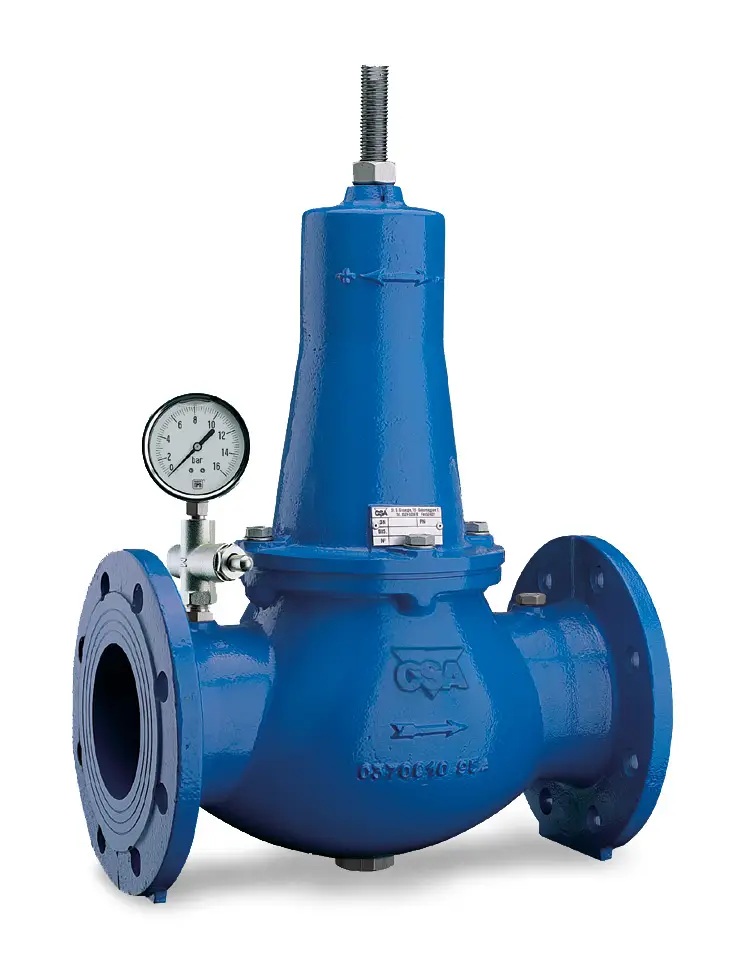

VSM

Mehanički ventil za rasterećenje i održavanje tlaka

Ventil izravnog djelovanja za rasterećenje viška tlaka ili održavanje zadanog uzvodnog tlaka. Kompenzirani klip omogućuje preciznu regulaciju i pri malim protocima.

Održavanje uzvodnog tlaka ili rasterećenje, ovisno o ugradnji.
Samočisteći uravnoteženi klip za pouzdan rad.
Mehaničko djelovanje bez zasebnog pilotnog kruga.

Primjena: Održavanje tlaka u uzvodnoj zoni i zaštita instalacija od previsokog tlaka.

Stranica proizvođača

Proračun i provjera prije isporuke

Kavitacija i radne karakteristike

Za svaki ventil moguće je provjeriti radne karakteristike prema uvjetima u mreži. CSA kalkulatori omogućuju proračun protoka, gubitaka tlaka i rizika od kavitacije za primjenjive modele — kako bi odabrana izvedba odgovarala stvarnom zadatku.

CSA kalkulatori i dimenzioniranje

Svaki ventil testiran prije isporuke

Svaki CSA ventil prolazi pojedinačno ispitivanje na testnoj pruzi prije isporuke. Računalno nadzirani ispitni stolovi provjeravaju nepropusnost i funkcionalnost, prema primjenjivim zahtjevima norme EN 1074.

CSA ispitivanje ventila

Pravi ventil za svaki zadatak

Ovo je dio CSA ponude. Istražite i SATURNO te ostale modele, posebne izvedbe i tehničku dokumentaciju na stranici proizvođača. Od regulacije do zaštite mreže — izbor počinje uvjetima vašeg sustava.

Istražite cijelu CSA ponudu

Fotografije i tehničke informacije: CSA Srl (csasrl.it). Karakteristike ovise o odabranoj izvedbi; prije odabira provjerite tehnički list proizvođača. SCF je namijenjen otpadnim vodama, a ne mrežama pitke vode.
