Nadzor

Cijela mreža na jednom ekranu — 24 sata, 7 dana u tjednu.

Centralni dispečerski sustav objedinjuje podatke iz vodomjera, senzora i SCADA-e te pretvara ih u jasne uvide o stanju vodoopskrbe.

Daljinski nadzor potrošnje vode i smanjenje gubitaka vode

Daljinski nadzor potrošnje vode povezuje očitanja protoka i tlaka s alarmima i trendovima potrošnje. Oculus i BERMAD/EUROMAG mjerači pomažu prepoznati neuobičajenu potrošnju i usmjeriti provjeru mreže.

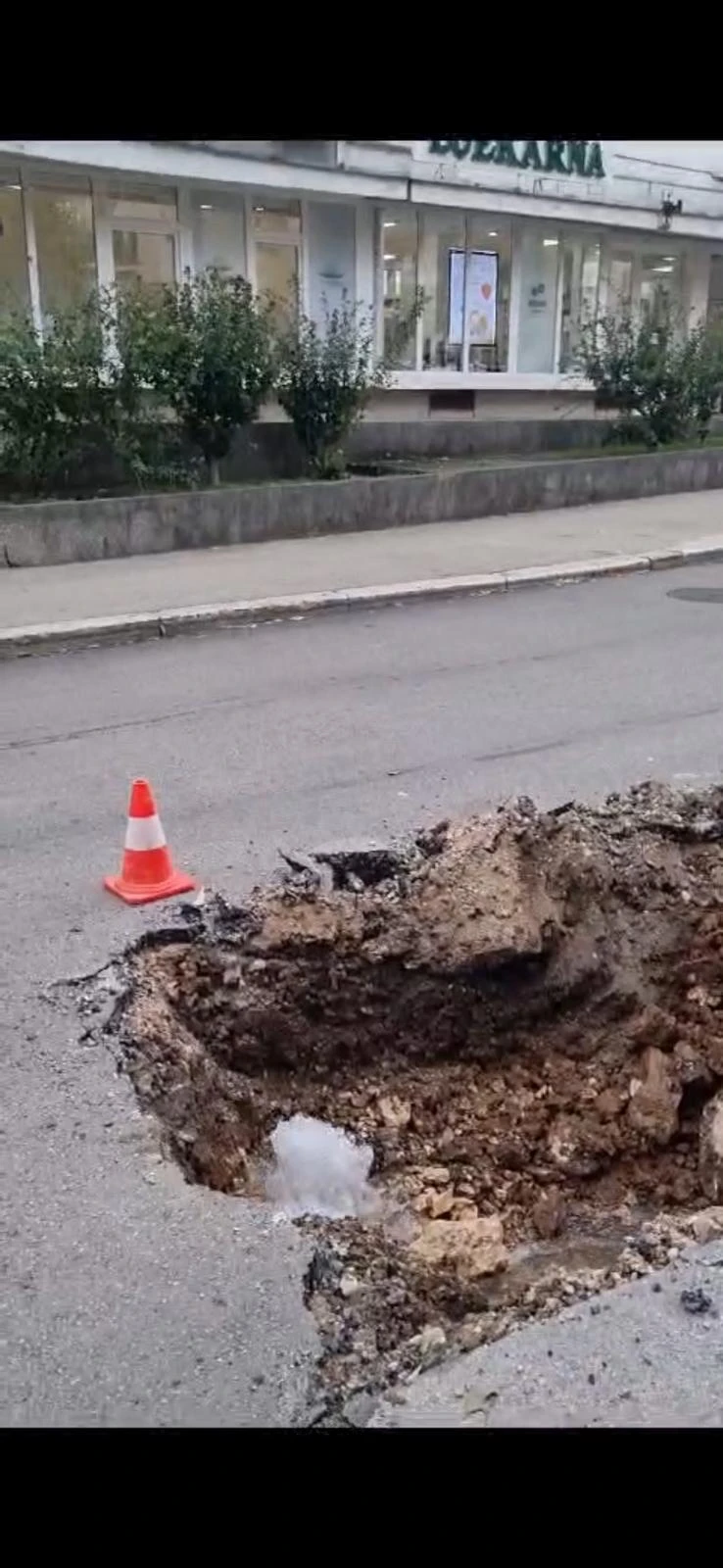

Za traženje gubitaka u cjevovodu i traženje puknuća cijevi koristimo i vonRoll ORTOMAT MTC korelacijske loggere šuma. Podaci nadzora pomažu odrediti prioritet terenskih provjera, a pravovremena sanacija i regulacija tlaka podržavaju smanjenje gubitaka vode.

Mjerenje u realnom vremenu

Senzori protoka, tlaka i temperature šalju podatke svakih nekoliko sekundi.

Daljinsko očitanje vodomjera

NB-IoT / LoRaWAN moduli prikupljaju očitanja bez ručnih obilazaka.

Kvaliteta vode

Praćenje pH, mutnoće, vodljivosti i razine slobodnog klora.

Analitika i izvještaji

Trendovi potrošnje, bilance zona i automatski mjesečni izvještaji.

GIS prikaz mreže

Vizualizacija mreže, mjernih mjesta i alarma na interaktivnoj karti.

Alarmi i eskalacije

Pravila za upozorenja prema dežurnim timovima putem SMS-a i e-pošte.

Što vidi dispečer?

Trenutni protok i tlak po zonama mreže
Bilanca ulaza i potrošnje (gubici u %)
Lista aktivnih alarma s prioritetom
Status komunikacije svakog mjernog uređaja
Trend potrošnje u zadnjih 24 h / 7 dana
Karta mreže s lokacijom kvara

Prikaz uređaja, lokacija i potrošnje u realnom vremenu

Oculus je naša web platforma kroz koju operateri prate stanje svakog mjernog mjesta — od pojedinačnog vodomjera do cijele mreže rasprostranjene na karti.

Oculus Mobile

App Store — uskoro

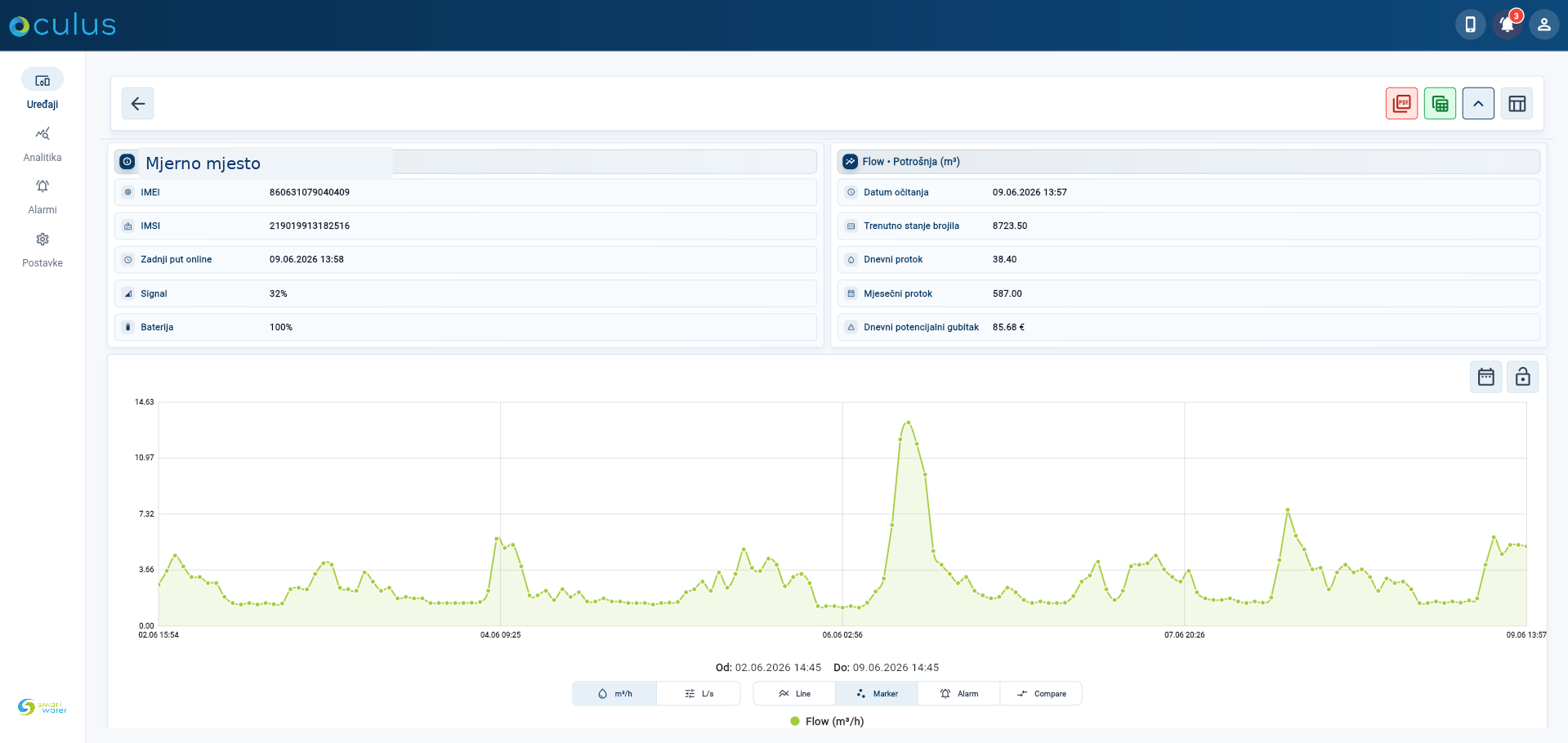

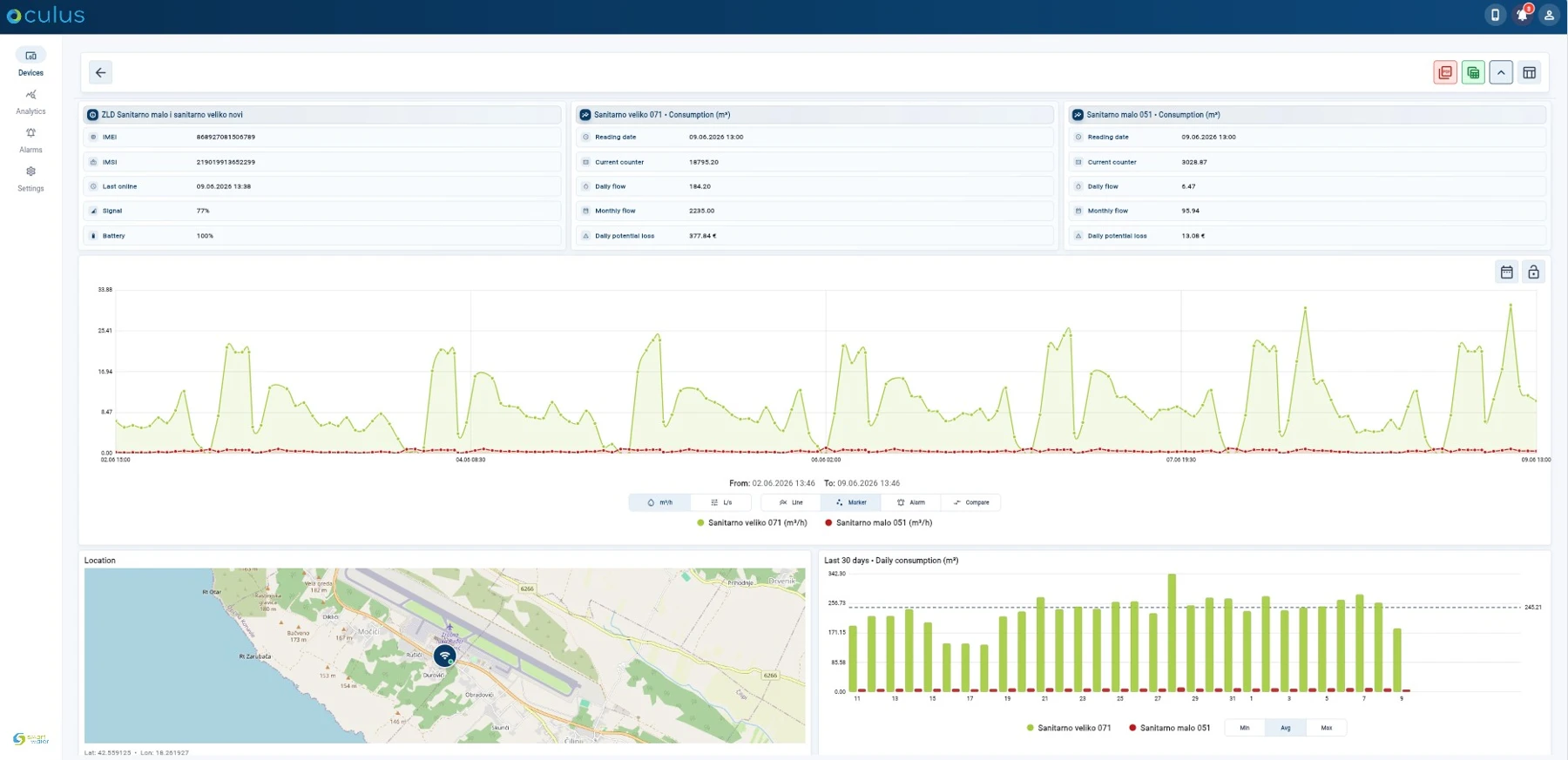

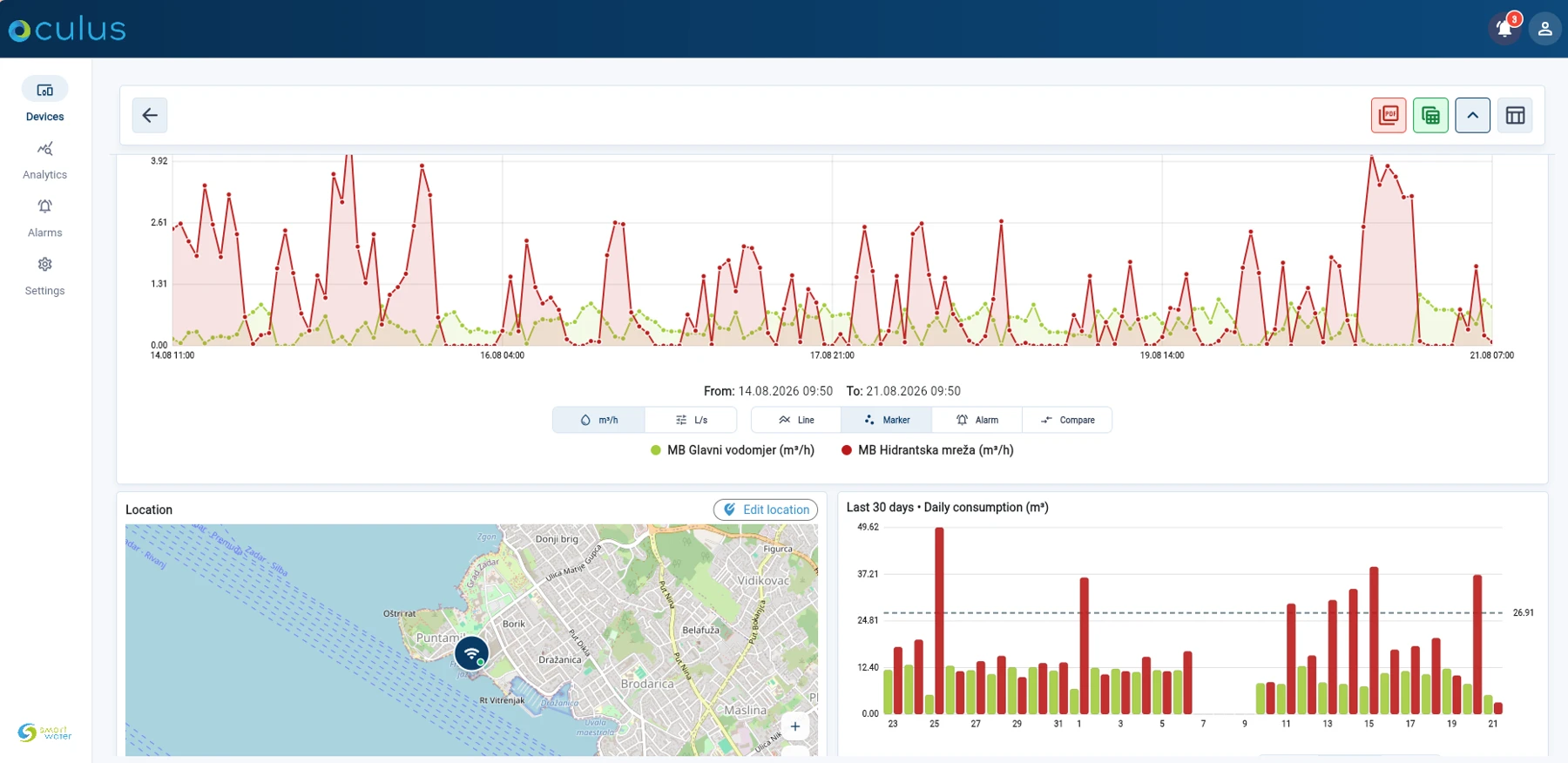

Oculus — detalj uređaja s protokom i potrošnjom — Detalj mjernog mjesta: IMEI, signal, baterija, trenutno stanje brojila i graf protoka kroz vrijeme.

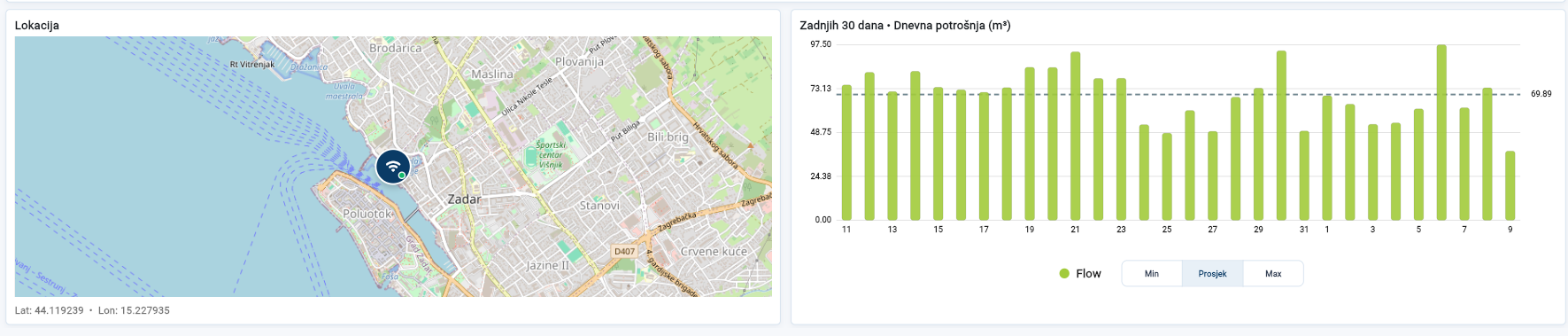

Oculus — lokacija uređaja i dnevna potrošnja — Geolokacija mjernog mjesta i dnevna potrošnja zadnjih 30 dana (min / prosjek / max).

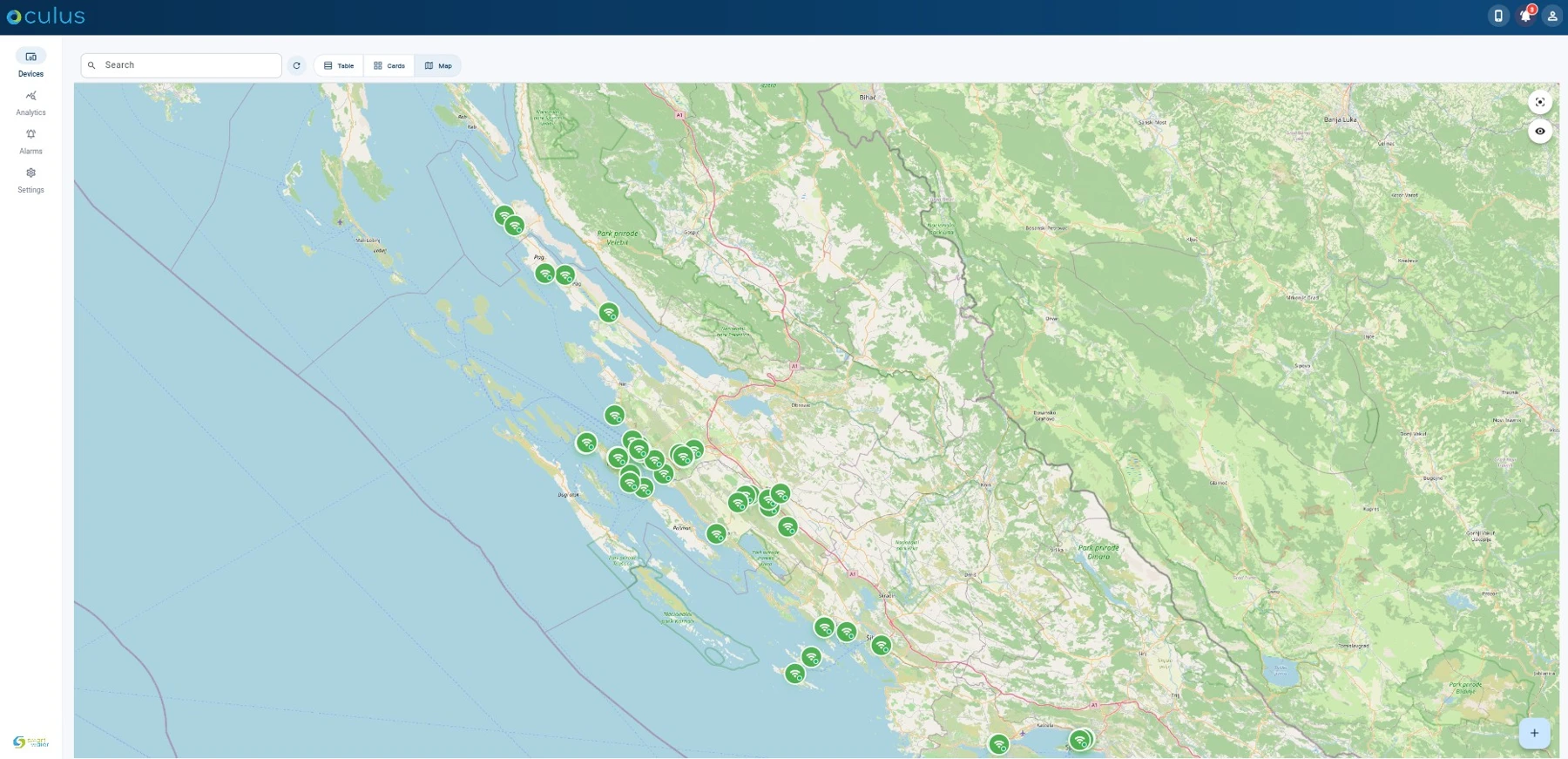

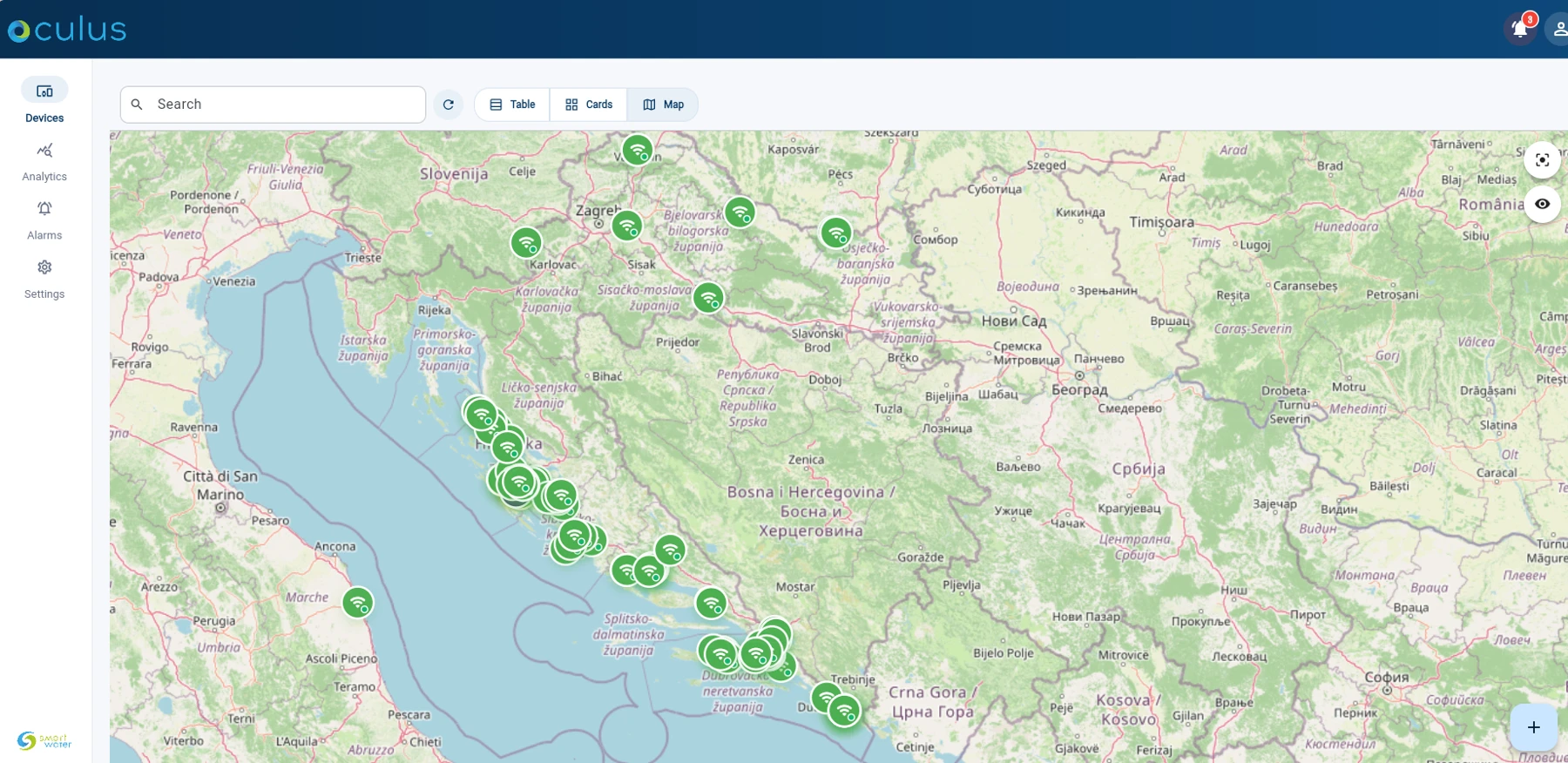

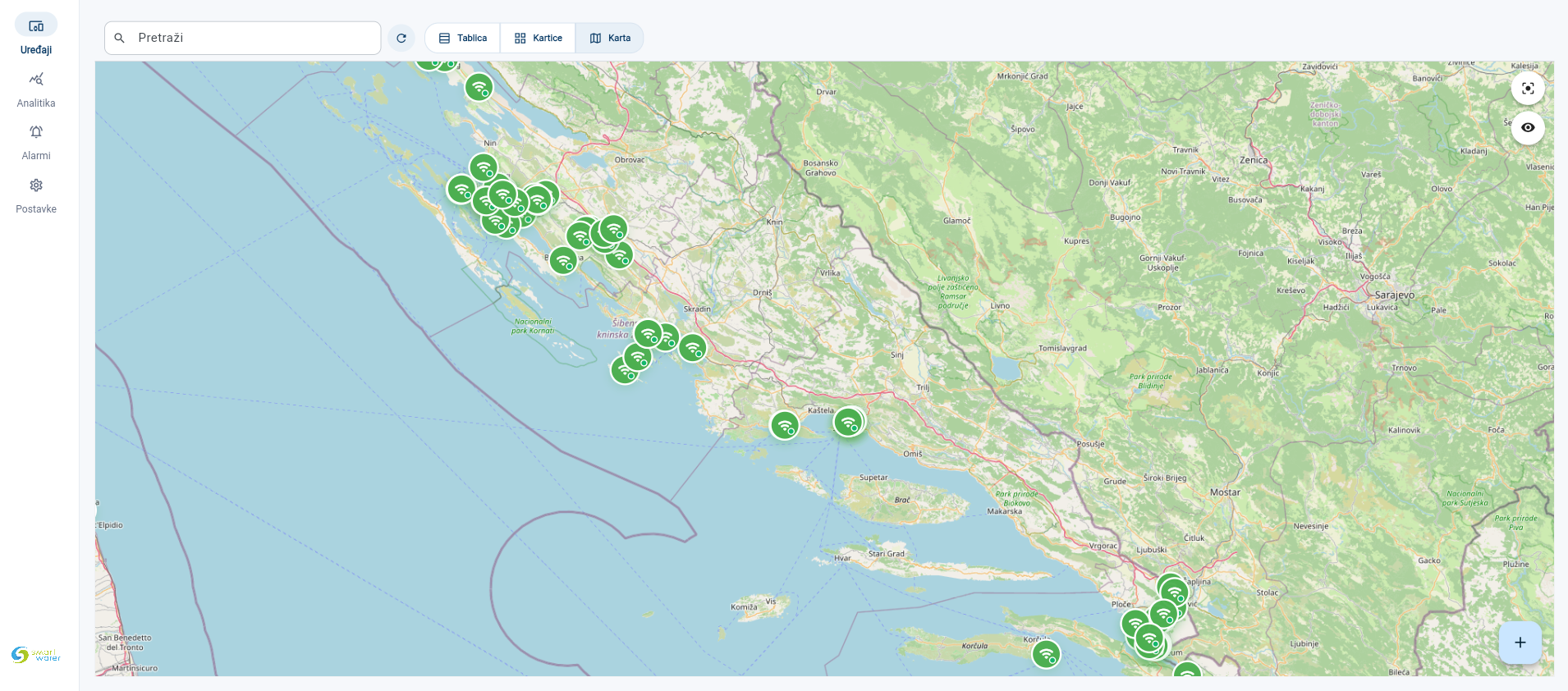

Oculus — karta svih uređaja u mreži — Karta cijele mreže — svi aktivni uređaji na jednom prikazu, s pretragom i filterima.

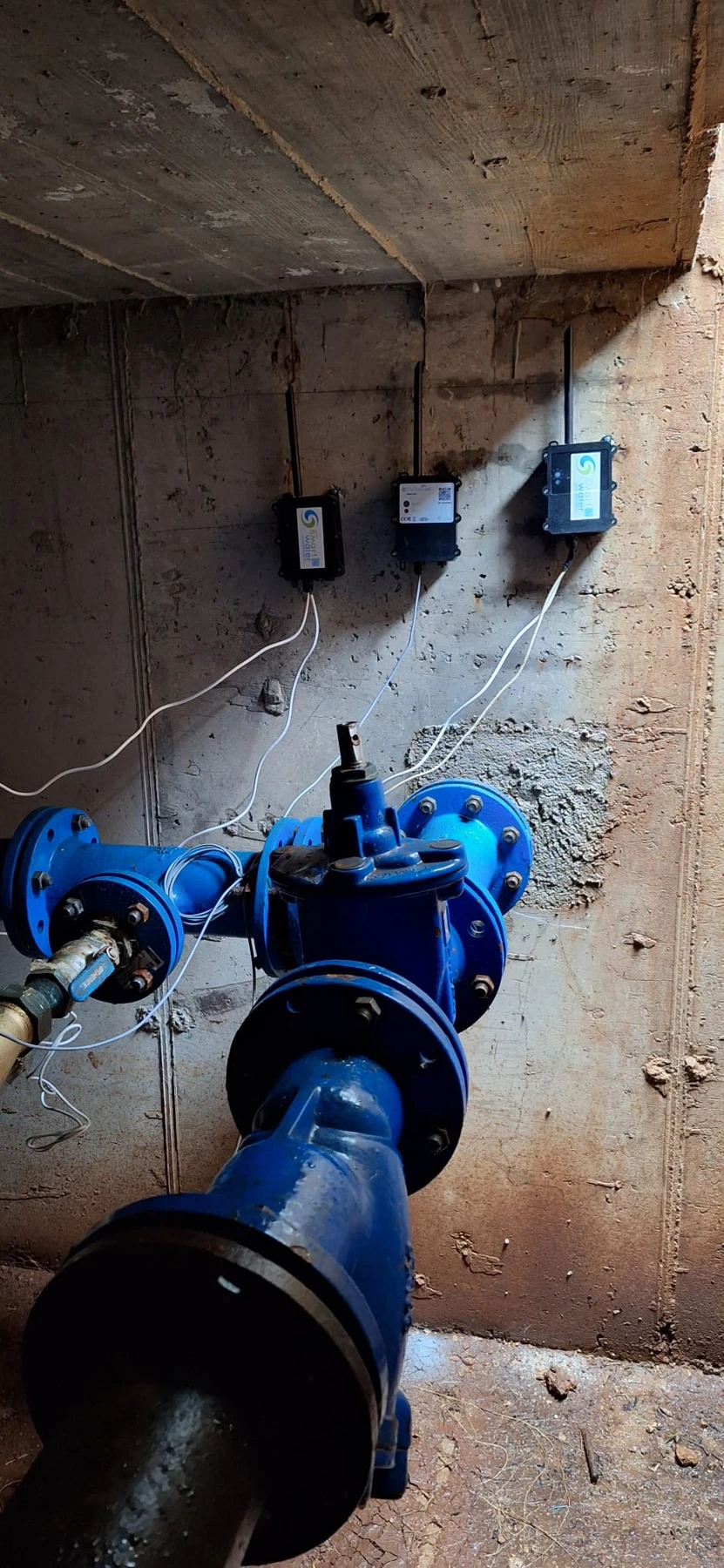

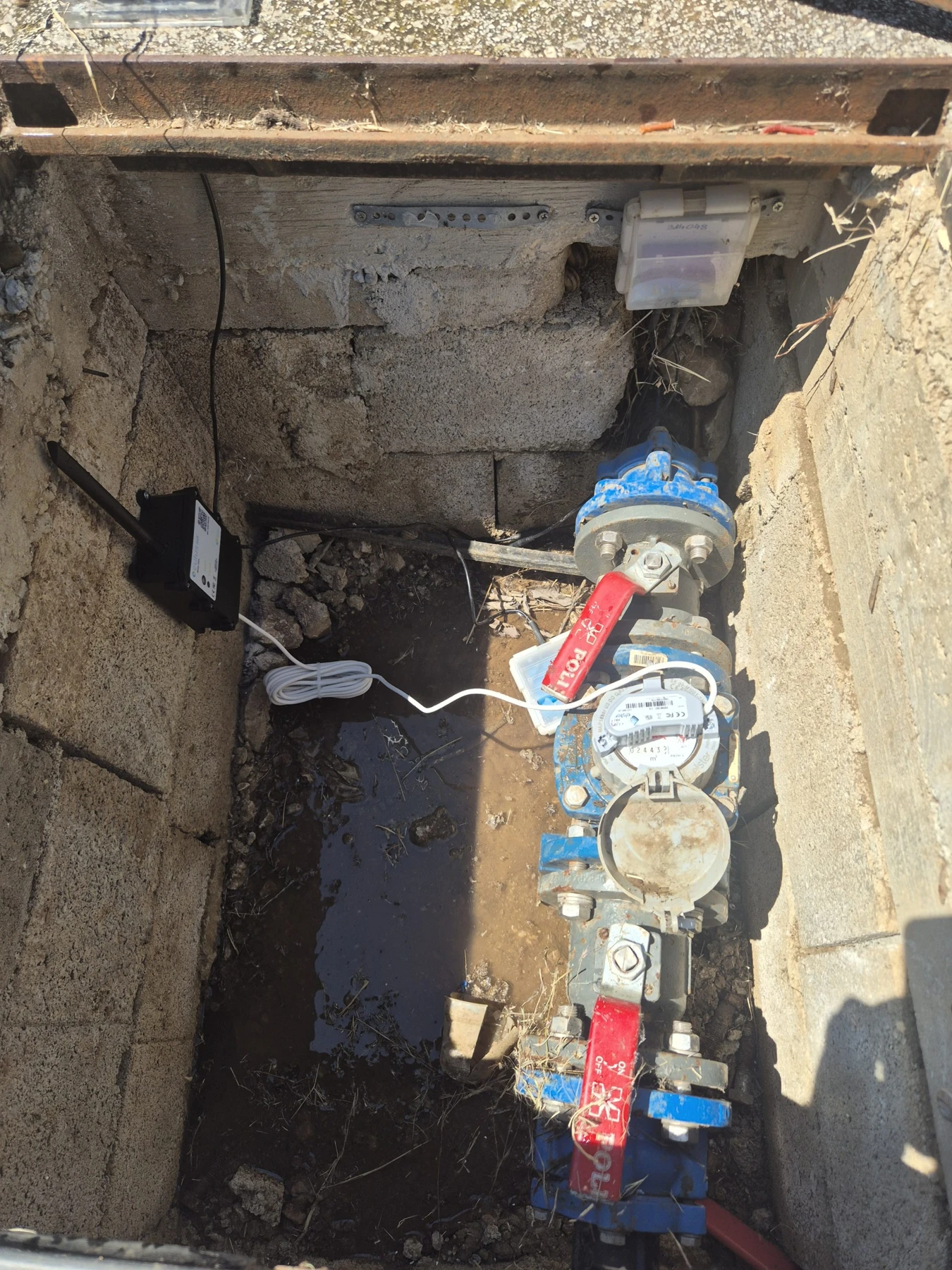

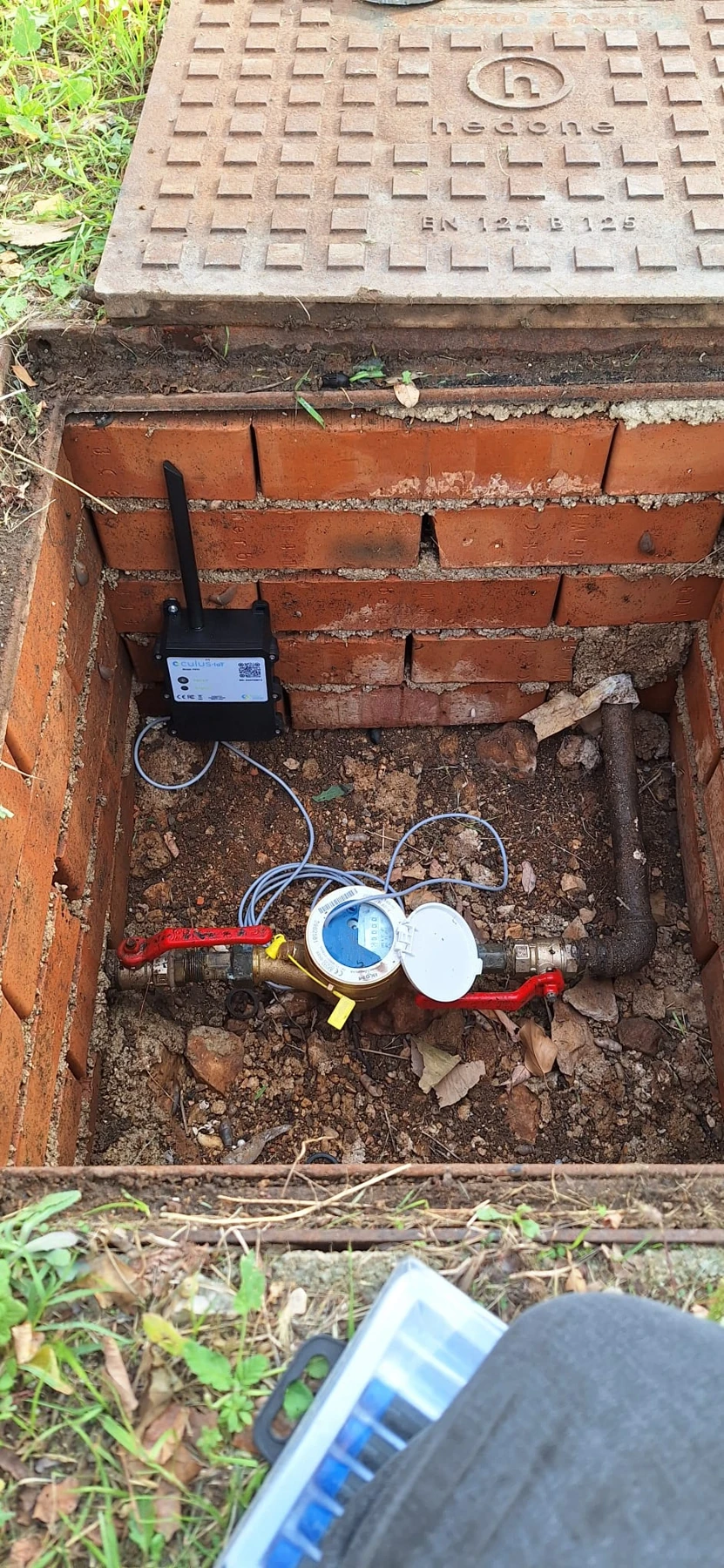

Spaja se na postojeći vodomjer — instalacija u nekoliko minuta

Naš uređaj nije zamjena za vodomjer većnadogradnja. Montira se na vaš postojeći vodomjer bez prekida vodoopskrbe i bez zahvata u instalaciju. Tipična ugradnja trajesvega nekoliko minuta, a uređaj odmah počinje slati očitanja u Oculus.

Tko koristi naše uređaje

Od javnih vodovoda do privatnih korisnika s velikom potrošnjom

Sustav koriste komunalna poduzeća za upravljanje gradskim mrežama, ali i privatne tvrtke kojima je važna kontrola troška vode i rano otkrivanje gubitaka.

Vodovodi i komunalna poduzeća

Daljinsko očitanje, bilance zona i smanjenje neobračunate vode.

Marine

Kontrola potrošnje po vezovima i brza detekcija curenja na pontonima.

Kampovi

Praćenje potrošnje po parcelama i sanitarnim čvorovima tijekom sezone.

Hoteli i resorti

Nadzor potrošnje po objektima, bazenima i tehničkim prostorima.

Tvornice i industrija

Procesna voda, mjerenje po linijama i alarmi na nenormalnu potrošnju.

Skladišta i logistički centri

Otkrivanje skrivenih curenja u objektima s rijetkom prisutnošću ljudi.

Naše reference

Oculus — od vodomjera do jasnih podataka

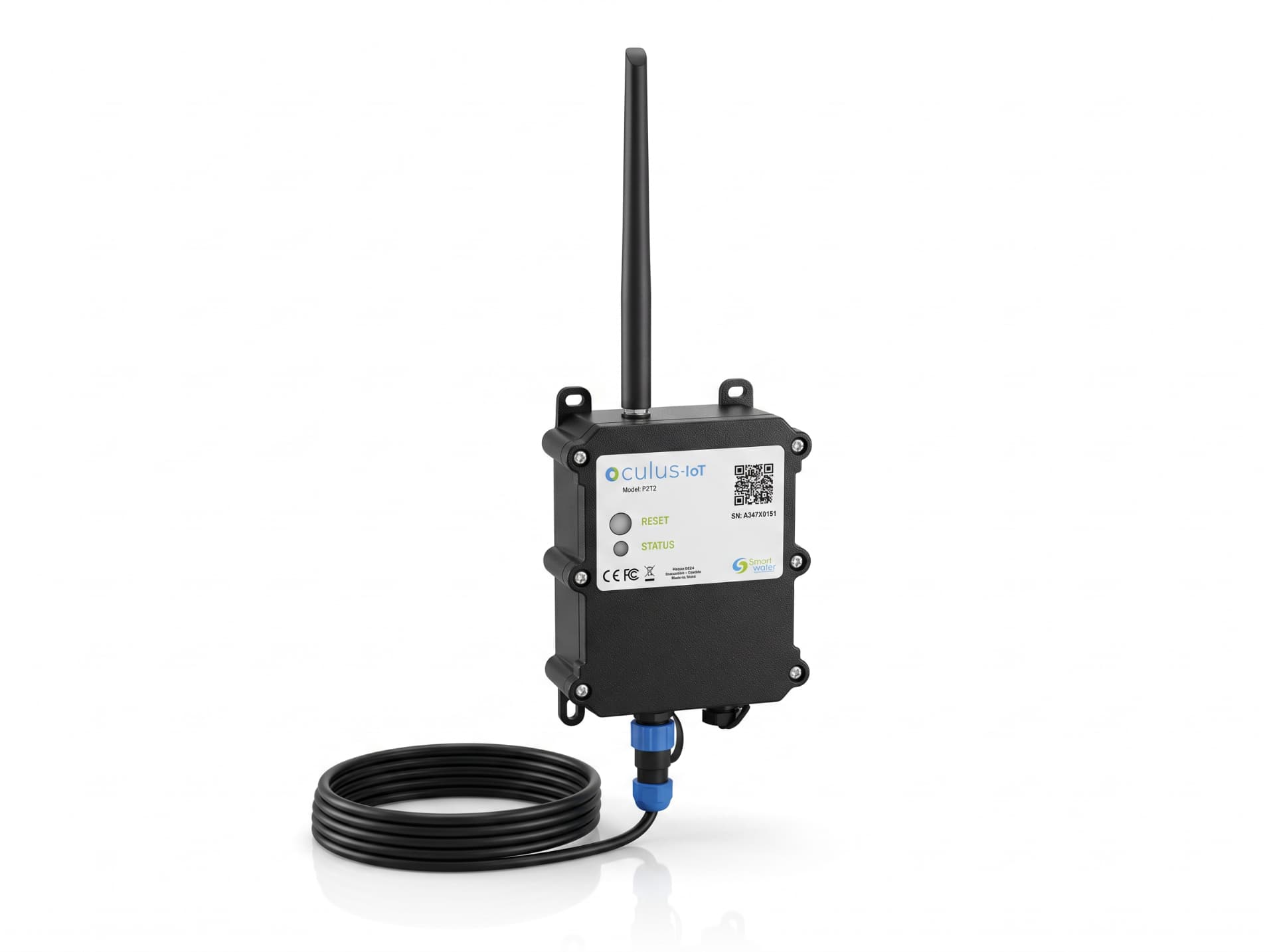

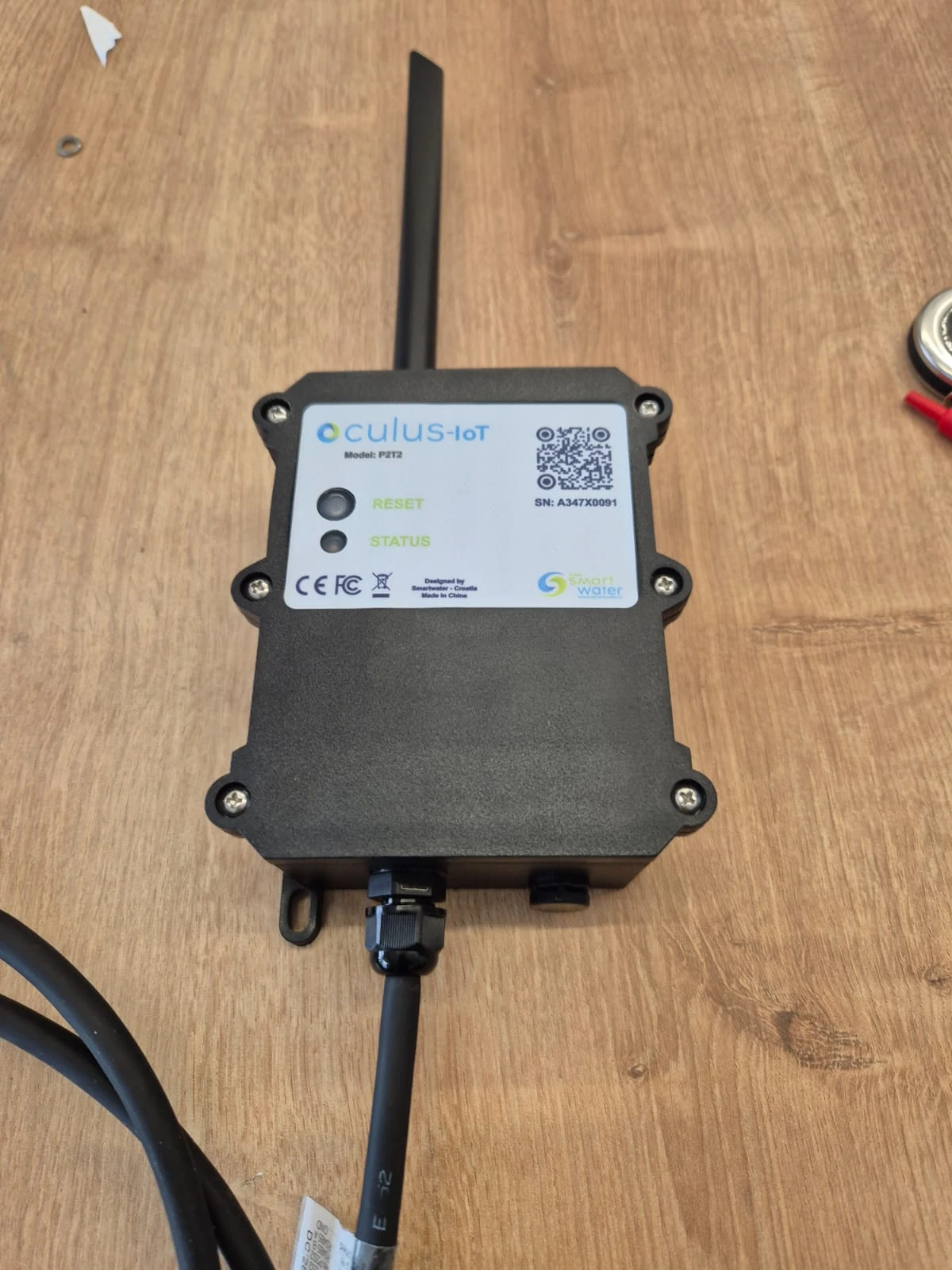

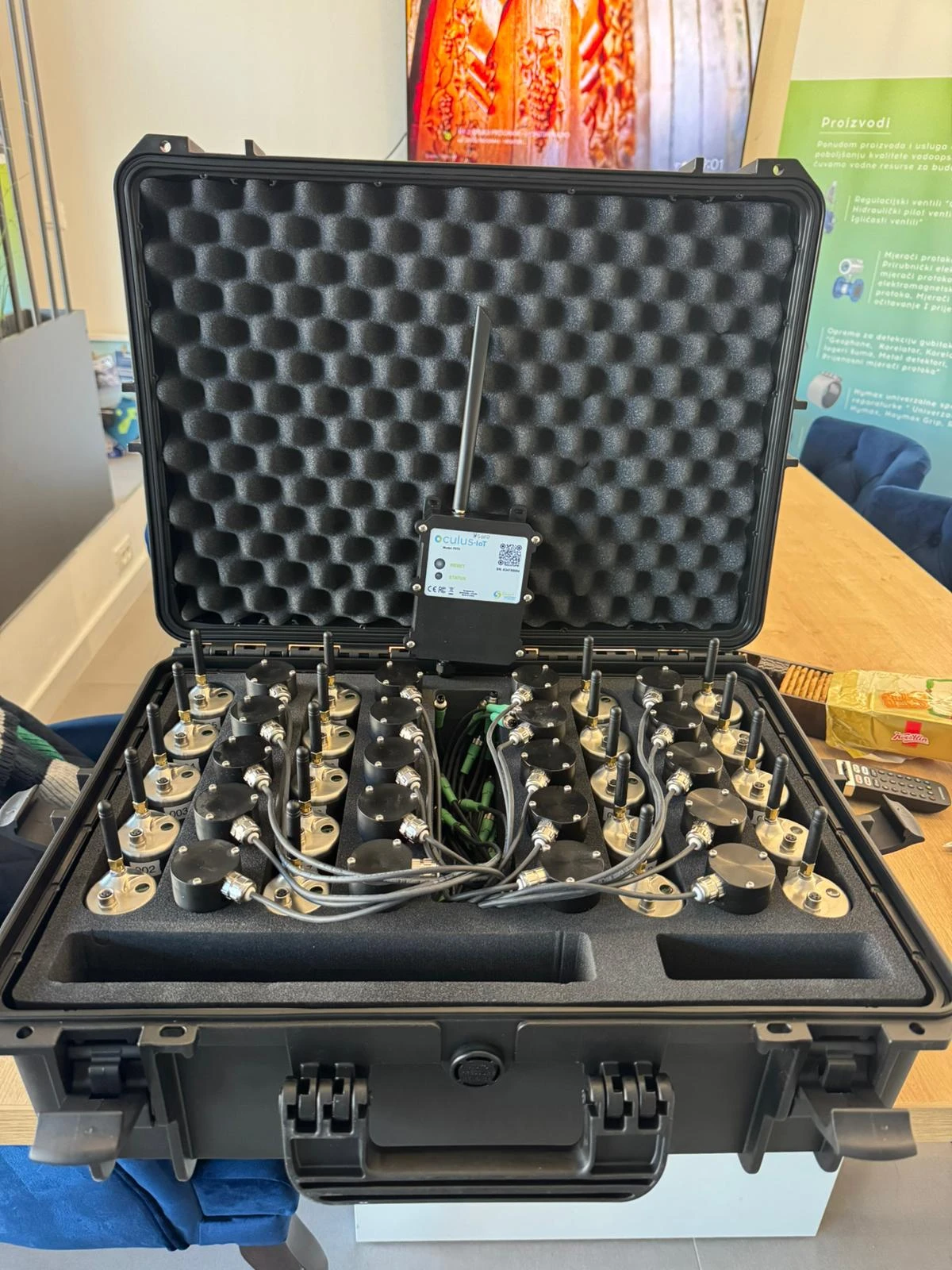

Oculus IoT Data Logger prati protok i tlak te šalje podatke putem NB-IoT komunikacije. Model P2T2 namijenjen je radu u oknima i na teško dostupnim mjernim mjestima, uz baterijsko napajanje i Bluetooth povezivanje za lokalnu konfiguraciju i dijagnostiku.

Daljinski prijenos očitanja putem NB-IoT mreže
Konfiguracija putem Oculus Mobile aplikacije
Pregled i analiza podataka na web platformi
Ugradnja na postojeći vodomjer u nekoliko minuta

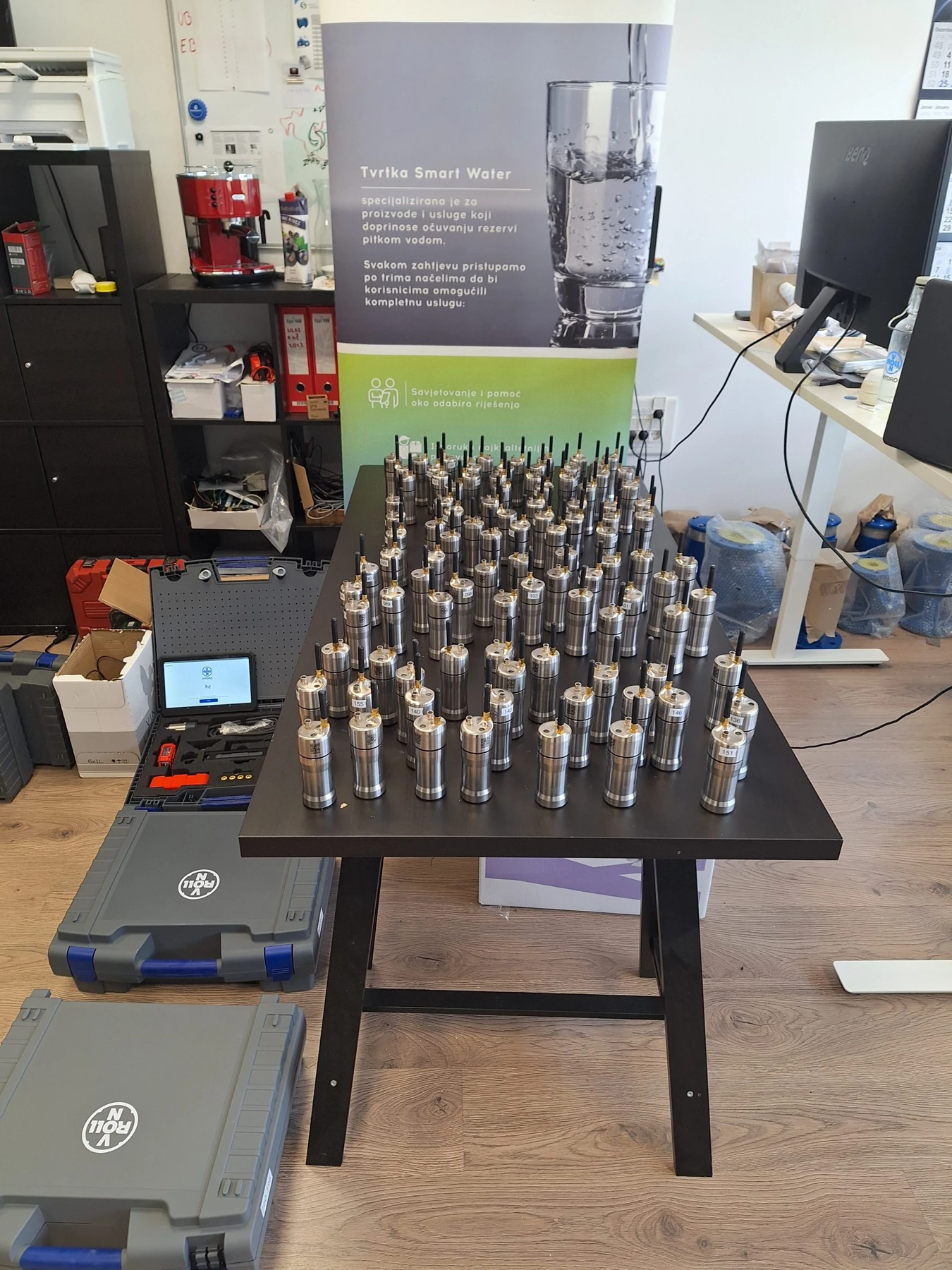

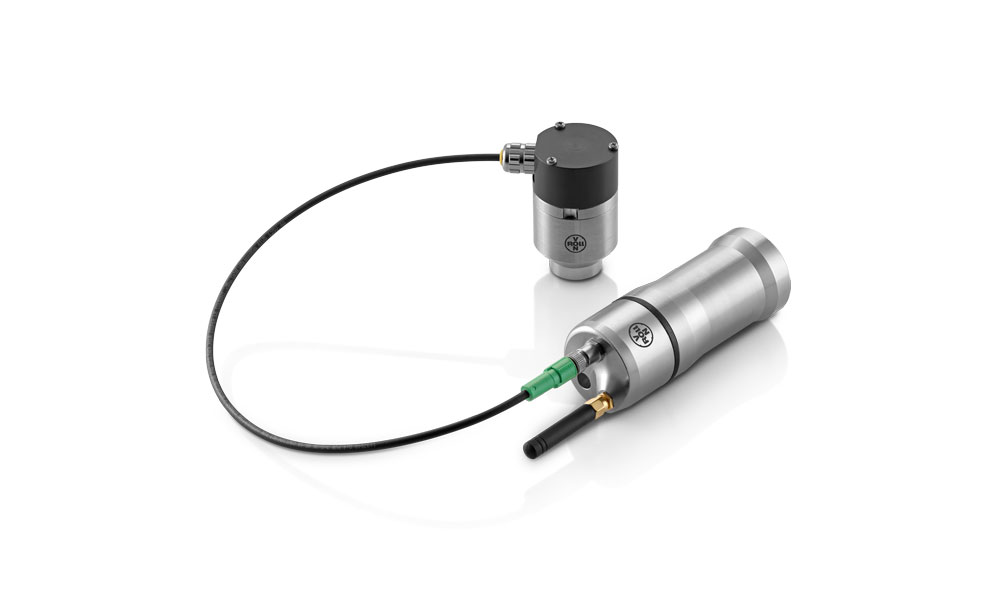

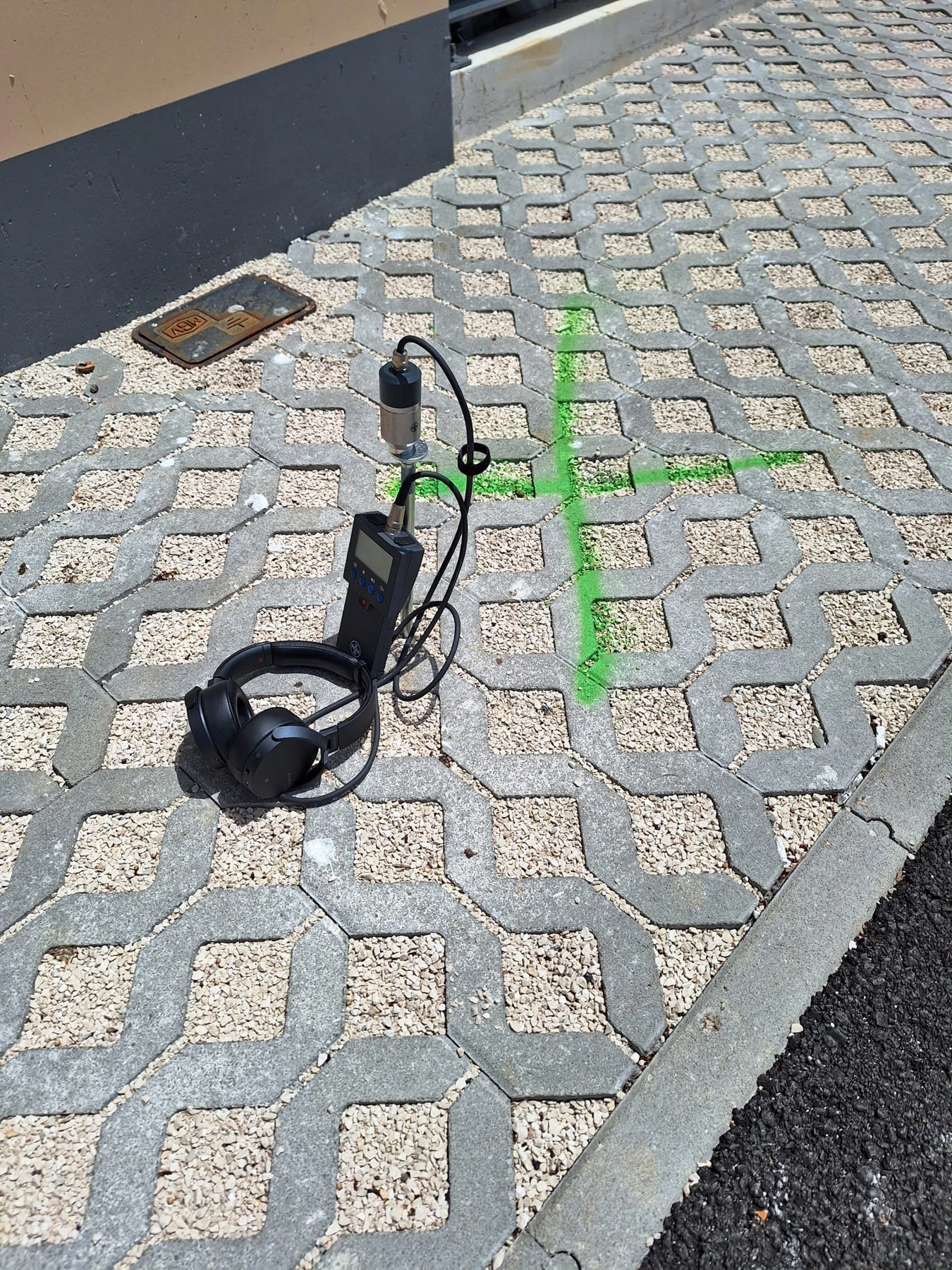

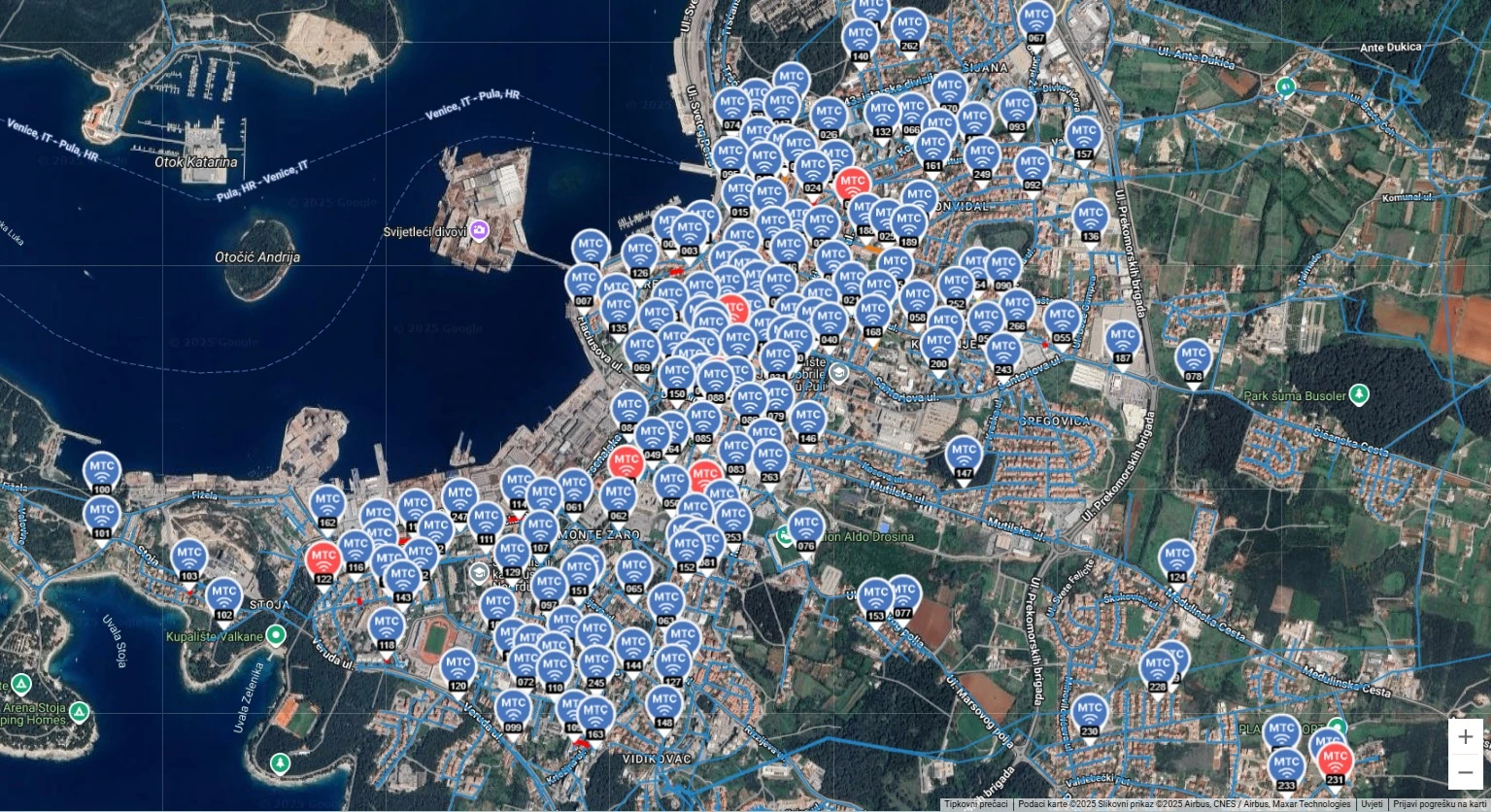

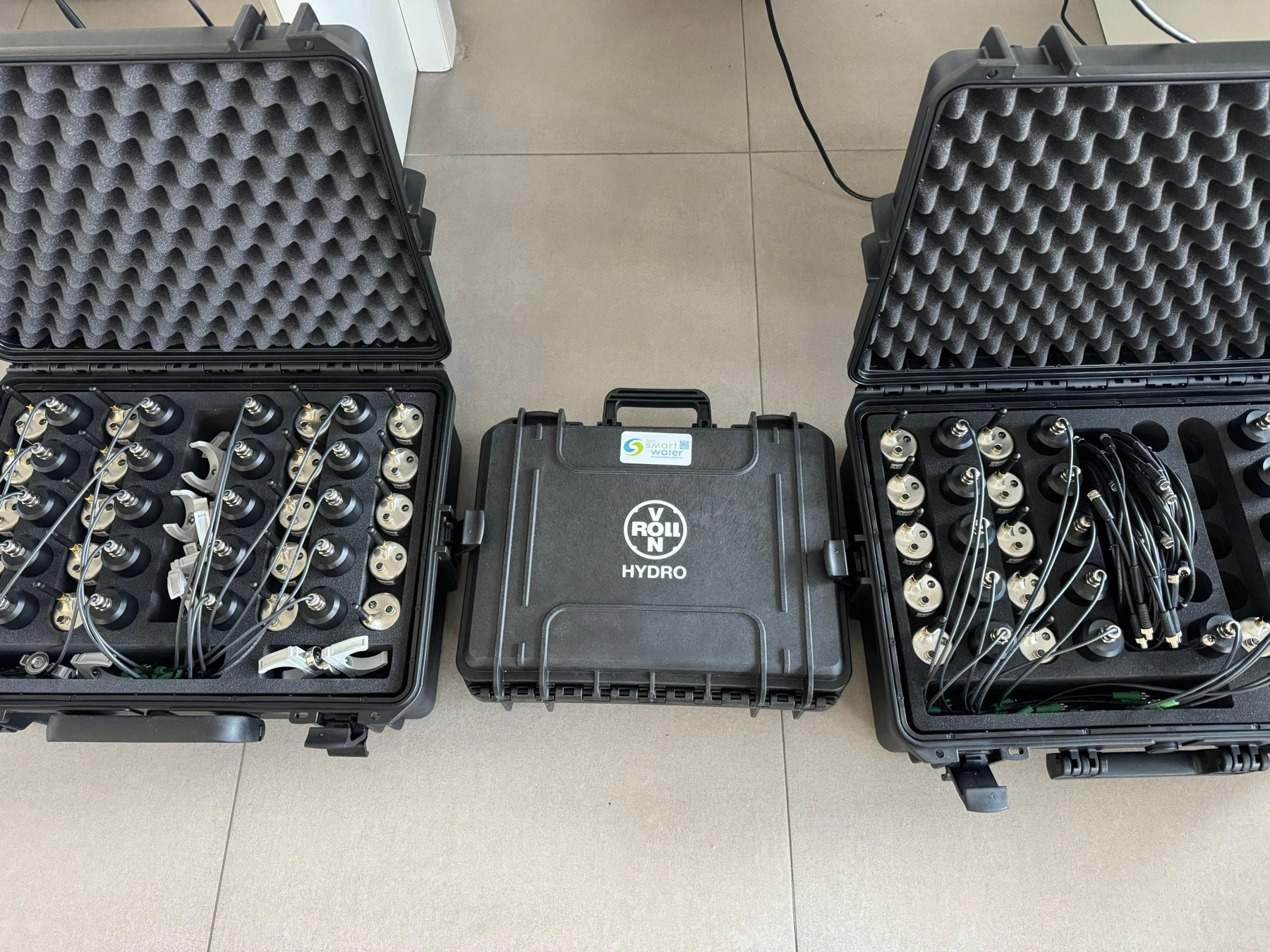

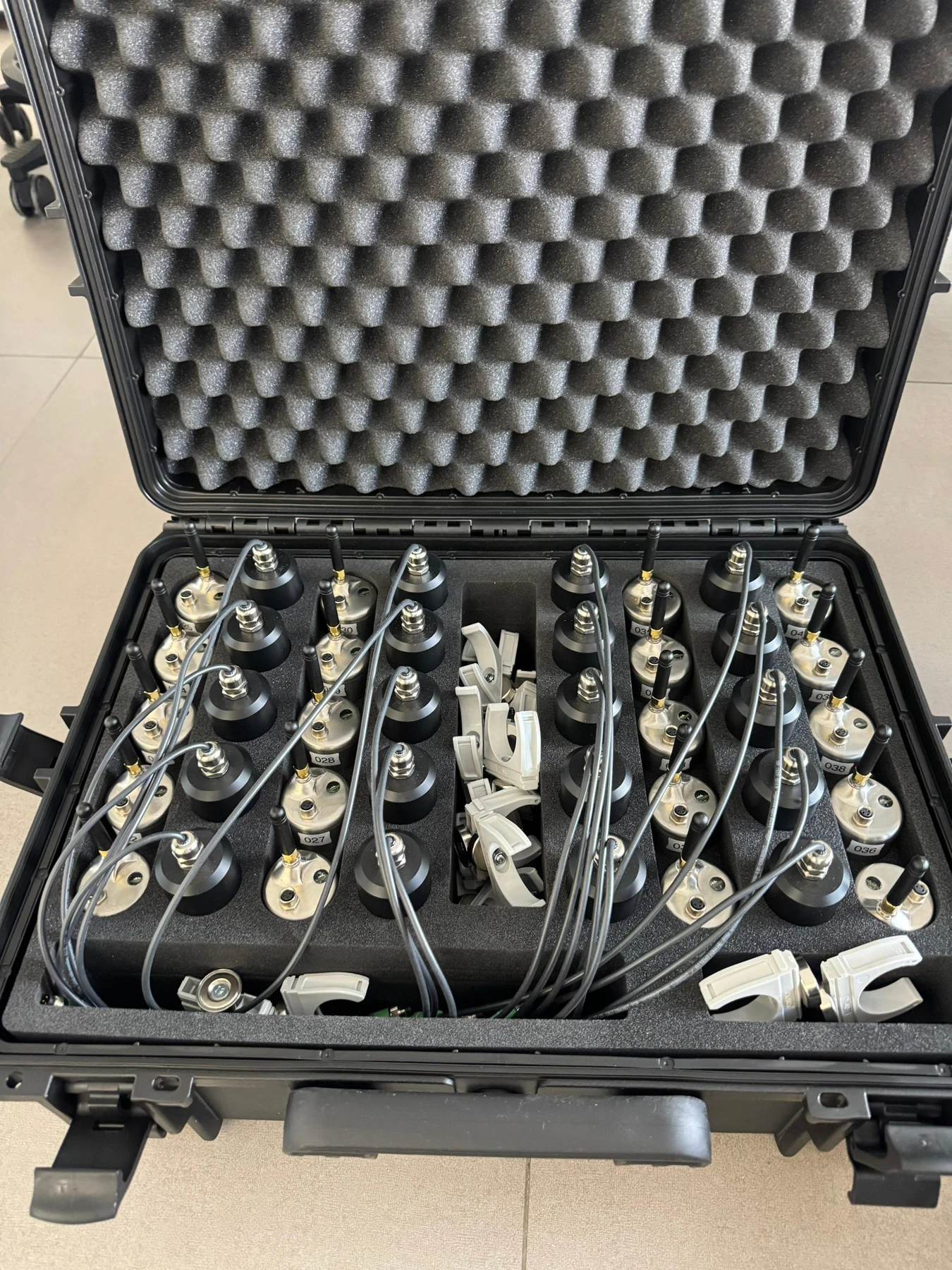

ORTOMAT MTC — korelacijski loggeri šuma

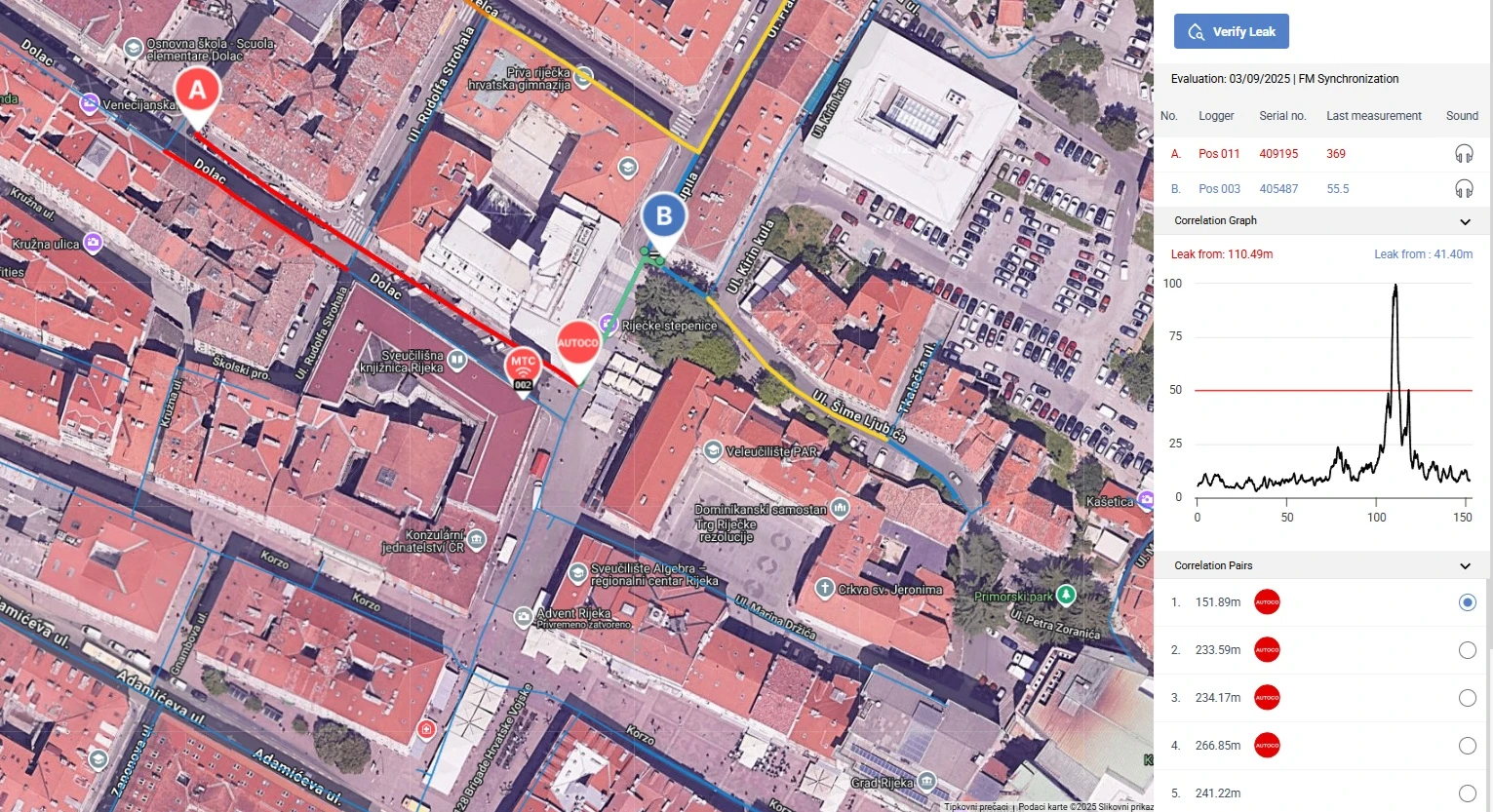

Kontinuirano osluškivanje mreže otkriva curenja već u ranoj fazi. ORTOMAT MTC koristi korelaciju šuma za lociranje mjesta curenja između dva loggera, uz automatski prijenos mjerenja i online dostupnost podataka.

Otvori InfraPort

Rano otkrivanje

Trajni ili privremeni nadzor vodovodnih cijevi pod tlakom.

Korelacija šuma

Preciznije određivanje mjesta curenja između mjernih točaka.

InfraPort

Pregled, obrada i analiza mjerenja za planiranje intervencija.

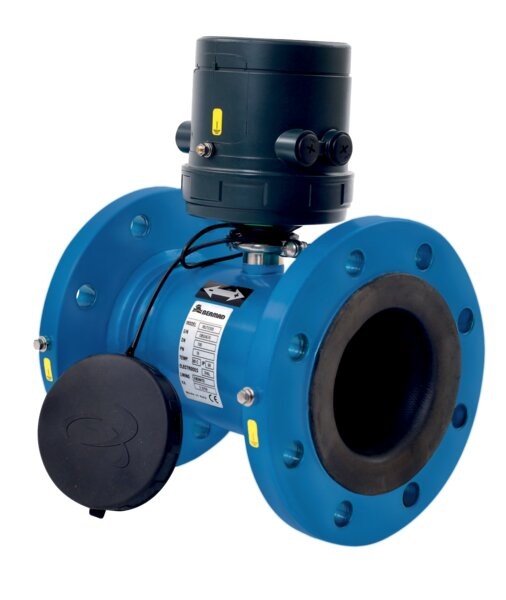

Elektromagnetski mjerači protoka BERMAD/EUROMAG

EUROMAG razvija elektromagnetske mjerače za vodoopskrbu i industriju. Senzori i konverteri omogućuju precizno praćenje protoka, bilancu mjernih zona i otkrivanje promjena potrošnje — kao osnovu za odluke u sustavu nadzora.

Senzori i integrirani mjerači

Senzor mjeri protok vodljivog medija bez pokretnih dijelova. MUT7000 objedinjuje senzor i elektroniku u kompaktnom mjeraču.

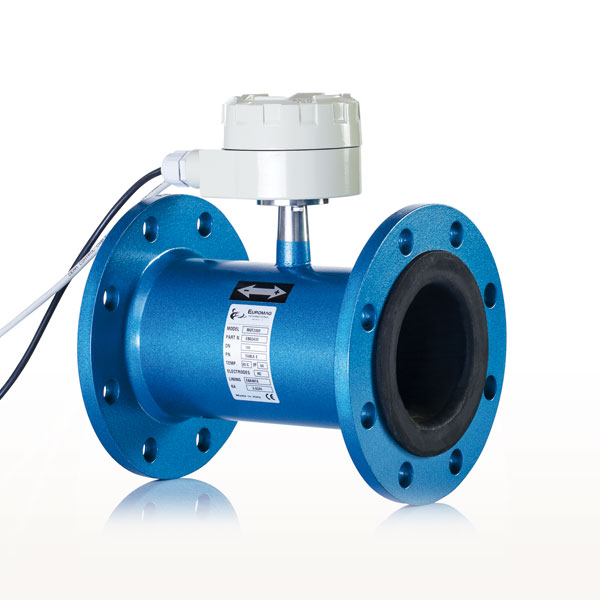

MUT2300

Senzor s reduciranim mjernim prolazom

Oblik mjernog prolaza povećava brzinu vode kroz senzor i omogućuje pouzdano mjerenje pri malim protocima.

U0/D0: bez zahtjeva za ravnim dionicama uzvodno i nizvodno, prema odobrenoj izvedbi.
Zaštita IP68 za zahtjevna i potopljena mjerna mjesta.
Izvedbe s MID odobrenjem; odabir prema tehničkom listu.

Stranica proizvođača

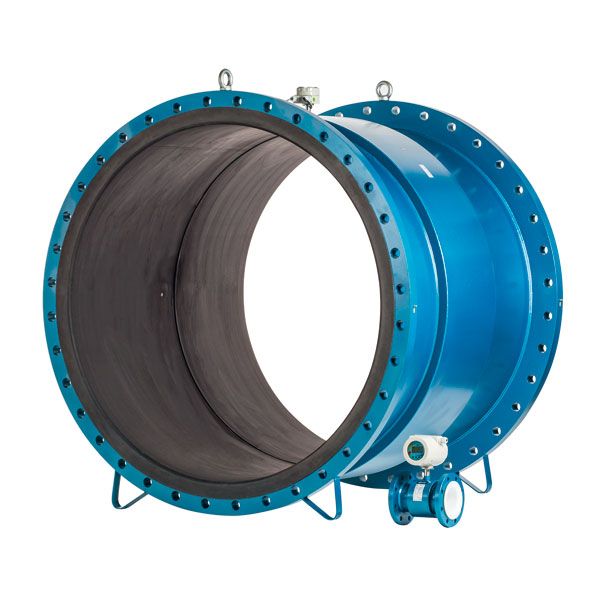

MUT2200EL

Senzor punog prolaza — Extended Linearity

Prirubnički senzor za vodoopskrbu i industriju, s punim mjernim prolazom i širokim rasponom mjerenja.

Raspon mjerenja do 1:1.000, prema konfiguraciji.
Mjerna cijev od nehrđajućeg čelika AISI 304; zaštita IP68.
Izvedbe do DN 2000 za velike cjevovode.

Stranica proizvođača

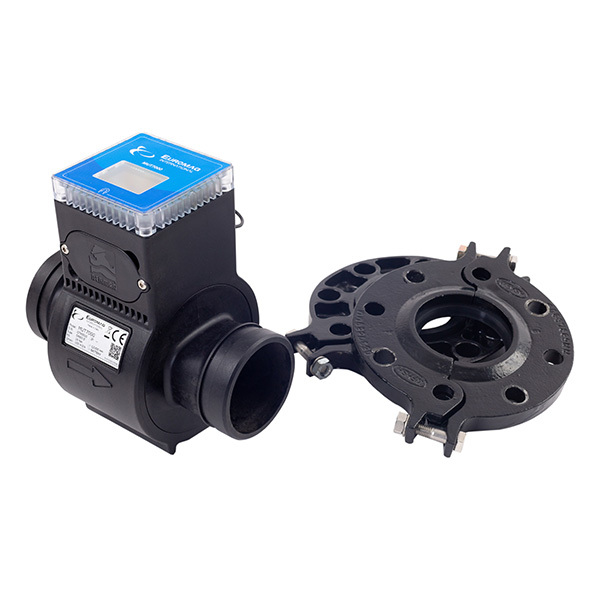

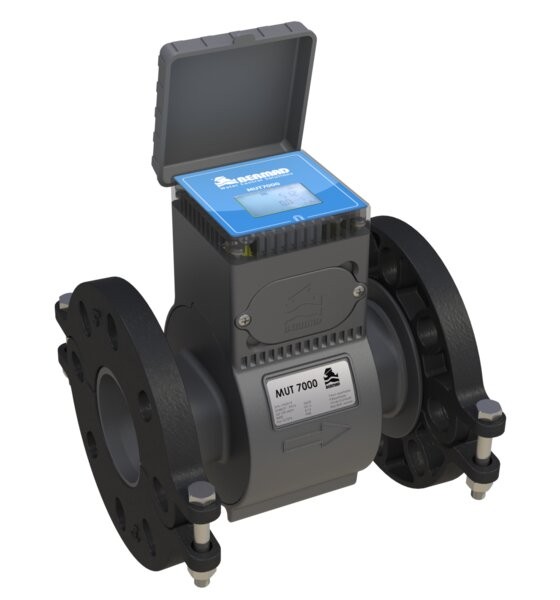

MUT7000

Kompaktni integrirani elektromagnetski mjerač

Senzor i konverter u jednom uređaju za mjerenje vode bez pokretnih dijelova, pogodan za mjerna mjesta bez mrežnog napajanja.

Baterijsko napajanje ili vanjsko 12/24 V DC, prema izvedbi.
Polimerno mjerno tijelo Grilamid i priključci Victaulic OGS.
Bez zahtjeva za ravnim dionicama prema uputama proizvođača.

Stranica proizvođača

Konverteri

Konverter napaja mjerni senzor, obrađuje signal i omogućuje prikaz, pohranu te prijenos podataka. Izvedba se bira prema napajanju i potrebnoj komunikaciji.

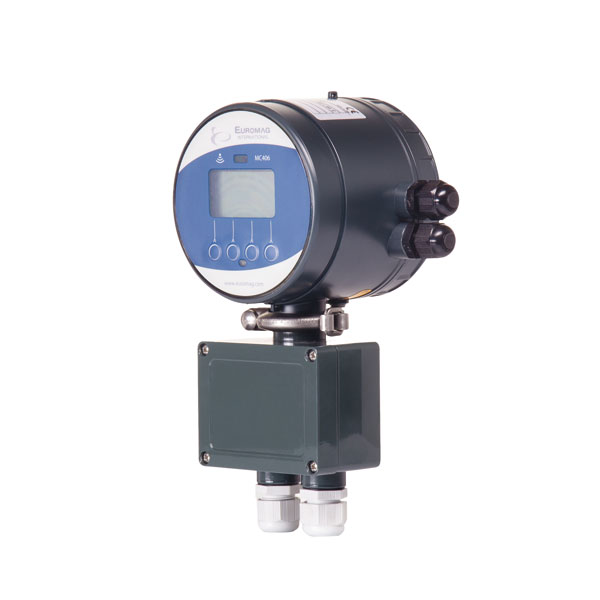

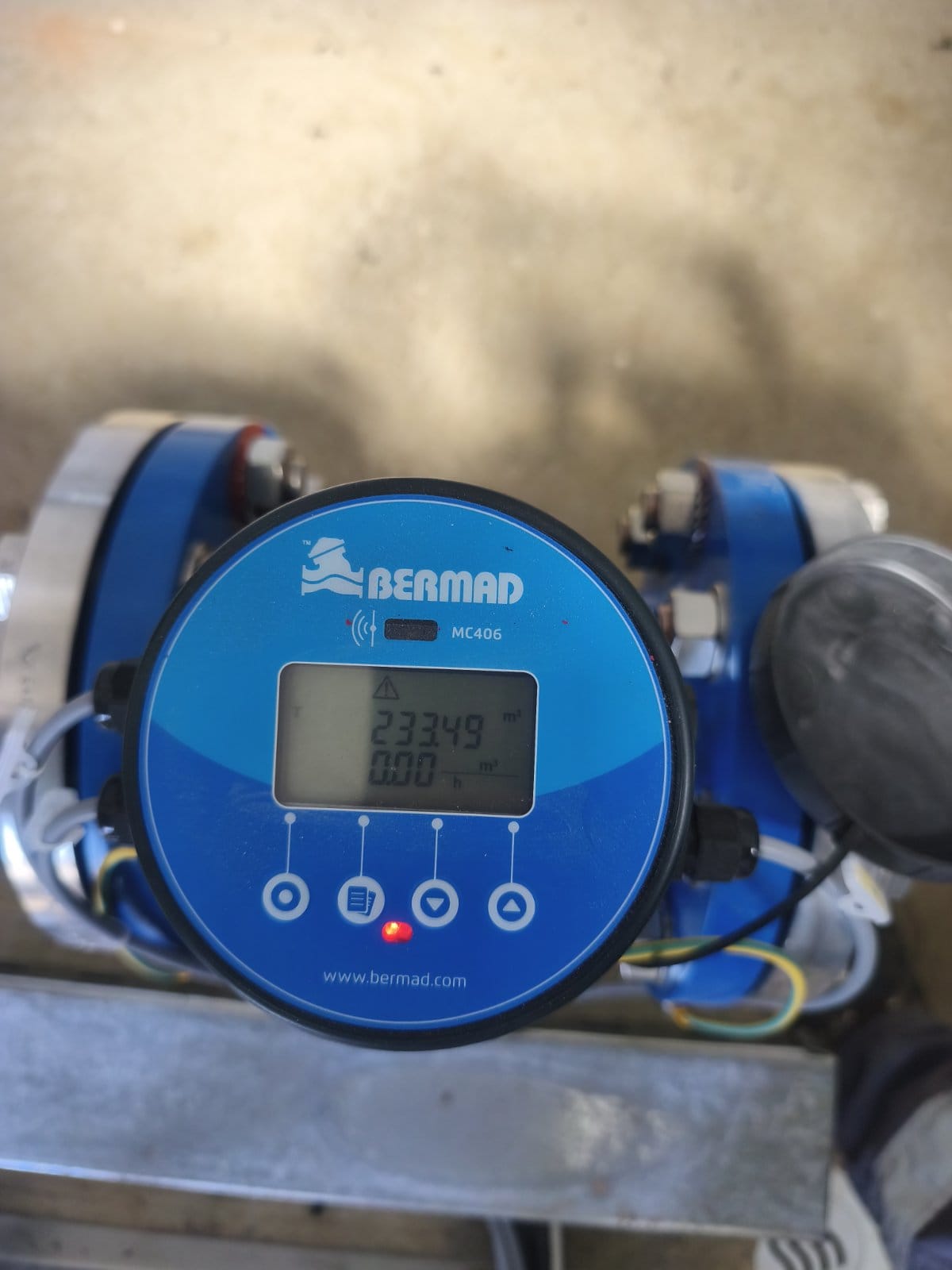

MC406

Baterijski konverter za udaljena mjerna mjesta

Energetski učinkovit konverter za mjerenje protoka na lokacijama bez stalnog električnog napajanja.

Trajanje baterije do 10 godina, ovisno o postavkama i uvjetima rada.
Kućište IP68 i ugrađena pohrana podataka.
Bluetooth i GSM mogućnosti prema odabranoj konfiguraciji.

Stranica proizvođača

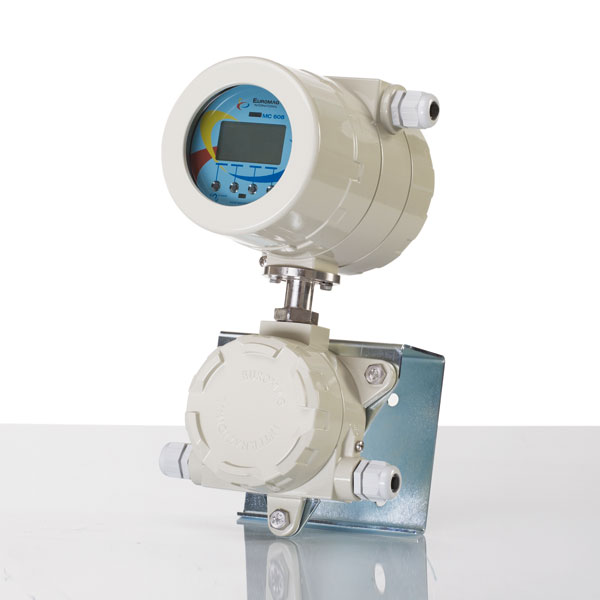

MC608

Višenamjenska obitelj konvertera

Obitelj konvertera za kompaktno ili odvojeno mjerenje, s izvedbama za mrežno, baterijsko ili solarno napajanje.

Izvedbe napajanja i komunikacije prema potrebama projekta.
Pohrana mjerenja i RS485 Modbus; HART kao opcija.
Zaštita IP68, uz kućišta i izvedbe prema tehničkom listu.

Stranica proizvođača

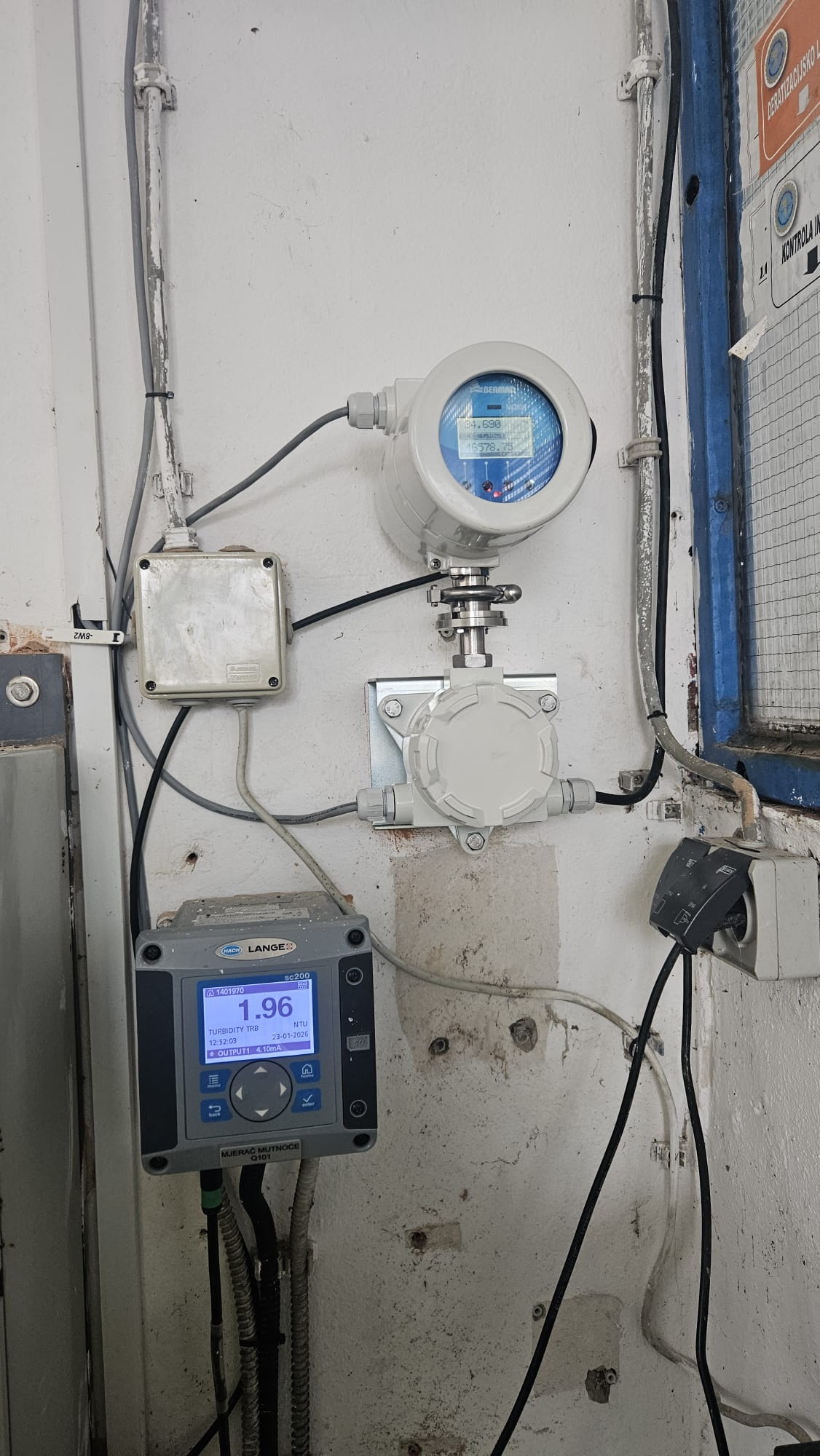

Mjerači i ugradnje iz naše prakse

Fotografije opreme i ugradnje: SmartWater. Fotografije modela i tehničke informacije: EUROMAG. Karakteristike, odobrenja i kompatibilnost senzora i konvertera ovise o izvedbi; prije odabira provjerite aktualni tehnički list.
